設置Uab（或Ia）的步長，添加電壓（或電流）。測出最小舉措功率。如上圖所示。
（3） 潛動實驗
電流回路開路，設置Uab初值爲零、步長爲額外電壓，忽然加上或切除電壓，繼電器觸點不應有霎時接通景象。
電壓回路經20歐電阻短路，設置Ia 初值爲零、步長爲數倍額外電流，忽然加上或切除電流，繼電器觸點不應有霎時接通景象。
（4） 記憶作用檢驗
在靈敏角下設置Ia 爲0.5倍和數倍額外電流時，Uab由100V突降至零，繼電器應牢靠舉措，闡明記憶作用良好。

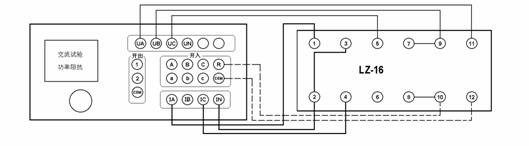

5、阻抗繼電器校驗
（1） 阻抗繼電器靈敏角和整定阻抗的測量
在功率、阻抗實驗中，設定Ia爲5A(或1A)，Uab爲0.7倍整定阻抗對應的電壓，加減電壓相位角（可用自動實驗方式）,測出舉措?yún)^(qū)兩邊的邊界角φ1、φ2，則靈敏角φLM＝½（φ1＋φ2）。
將相角設爲φLM，從高至低改動電壓至繼電器舉措，得出舉措電壓UDZ，依據ZSET＝UDZ／Ｉ，計算整定阻抗ZSET。
（2） 精工電流曲線的測量
固定電壓與電流之間的角度爲φLM，逐次改動電流Iab，在每一電流時加減電壓Uab（可用自動方式），測出舉措值，作出精工電流曲線 Z=f(I) 。
（3） “鳥啄”景象
電流回路開路，設置Uab初值和步長均爲額外電壓，電壓由額外突降至零，繼電器觸點不應有閉合
景象。接線如下圖所示：

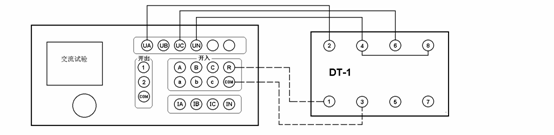

6、同步反省繼電器校驗
（1）兩線圈極性關系反省
在交流實驗中，設定Ua、Uc輸入額外電壓接入兩線圈，繼電器不舉措，但斷開任一線圈繼電器即舉措，闡明2、6爲同極性端子，否則2、4爲同極性端子。
（2）舉措角度的測量
調理好極性端子，設定Ua、Uc爲額外電壓，改動兩電壓之間的角度，測出舉措值和前往值。
（3）舉措、前往電壓的測量
設定一個線圈電壓爲零，另一線圈電壓由零逐漸添加（可用自動實驗方式）測出舉措電壓，再逐漸減小電壓，測出前往電壓。交流線圈再做異樣實驗。接線如下圖所示：

7、低周繼電器校驗
在上下周實驗中，設定電壓、電流爲額外值，設置頻率初值、手動變頻步長值，逐漸減小頻率，測出低周舉措頻率值和舉措工夫，再逐漸添加頻率，測出前往頻率值和前往工夫。
將變頻方式改爲自動變頻，設置自動變頻步長f／t 值爲整定值，減小頻率，繼電器應不舉措，延續數次實驗均應牢靠不舉措。

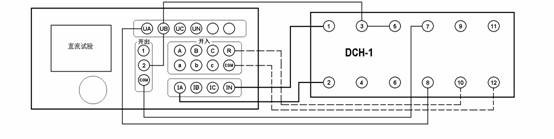

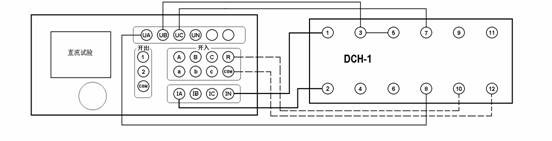

8、重合閘繼電器校驗
（1）辦法一：（適用于PC機軟件操作）

在直流實驗中，用手動實驗方式，設置 Ia 爲兩頭繼電器堅持電流，Uab爲 220V（Ua爲＋110V，Ub爲－110V）作電容充電電壓，Uc爲＋110V。按下“確認”，“開端”輸入220V 電壓。
等候15－25秒重合閘電容充電充溢、信號燈亮后，將Uc電壓值改爲－110V（在輸入形態中，鼠標點擊Uc數值框，間接輸出－110，按回車鍵），即在第 7 端施加啟動電壓以啟動重合閘，重合閘啟動后，等候重合閘工夫到，接點舉措，即可測出舉措工夫。
留意：若重合閘能充電但不能舉措，請反省堅持電流能否有輸入。在充電時期，電流輸入回路是斷開的，所以測試儀的電流輸入開路指示燈亮。當重合閘舉措時，測試儀的電流輸入開路指示燈應熄滅。
（2）辦法二：（適用于繼電維護測試儀型單機操作）
在直流實驗中，用手動實驗方式，設置 IA 爲兩頭繼電器堅持電流，UAB爲 220V（UA爲＋110V，UB爲－110V）作電容充電電壓，封閉一切的變化標志。按下“確認”，“開端”輸入220V 電壓。等候15－25秒重合閘電容充電充溢、信號燈亮后，按下測試儀面板上的“▲”或“▼”，或旋轉一下測試儀器的旋鈕。此時，開出2閉合，UB經過開出2給7號端子加上-110V電壓，從而啟動重合閘。待重合閘工夫到，接點舉措，即可測出舉措工夫。

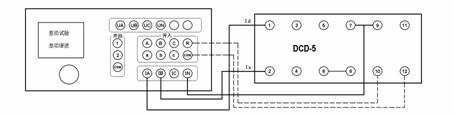

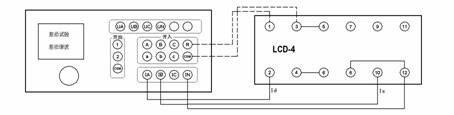

9、差動繼電器校驗
（1）直流助磁特性的測量
在差動實驗中，制動電流 Izd 設定爲直流電流，逐次改動 Izd 值，在每一助磁電流時加減舉措電流 Idz（可用自動實驗方式），測出舉措電流IDZ，繪制制動特性曲線。
（2）比率制動特性的測量
制動電流 Izd 設定爲基波電流，逐次改動 Izd 值，在每一制動電流時加減舉措電流 Idz，測出舉措電流IDZ，繪制制動特性曲線。


留意
若是DCD—2（A）型差動繼電器，其實驗接線如下：IA——7，IB——9，IN——1，開入A——10，開入公共端+COM——12，繼電器的3和5，6和8辨別短接即可。
（3）二次諧波制動特性的測量
制動電流Izd 設定爲二次諧波電流，逐次改動 Izd 值，在每一制動電流時加減舉措電流 Idz，測出舉措電流IDZ，繪制二次諧波制動特性曲線。
（4）高次諧波制動特性的測量
在差動諧波實驗中，制動電流 Izd 設定爲各次諧波疊加電流，逐次改動 Izd 的某次諧波值，測出舉措電流IDZ。
