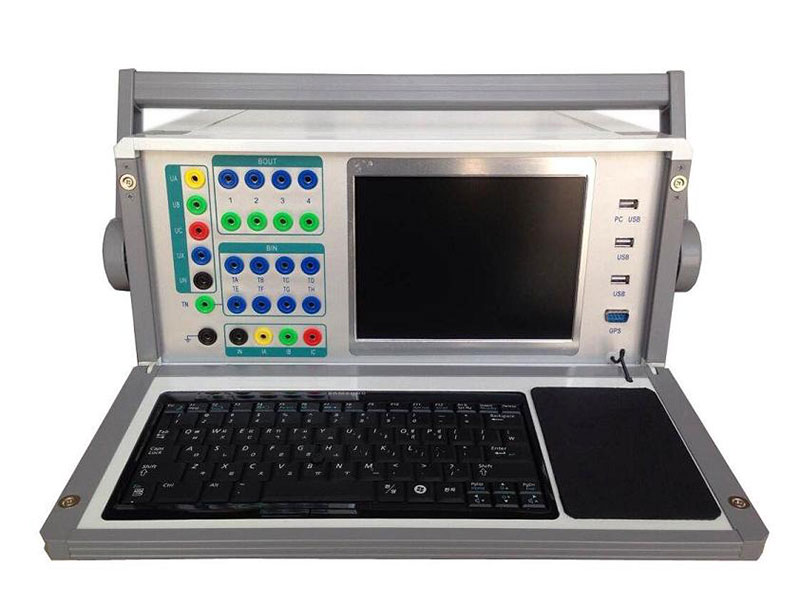

繼電保護測試儀正確使用方法

產品特征

16、儀器具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

產品參數
1、交流電流源

單相輸出：3×40A

三相并聯：120A

最大輸出功率：≥450VA/相

各相輸出電流幅度、頻率和相位可以獨立調節

輸出精度：

0.1A～0.5A：±10mA

0.5A～10A：±0.1%

10A～40A：±0.2%

分辨力：

0.1A～10A：1mA

10A～40A：10mA

連續輸出時間：

在 0～10A 范圍內，能連續輸出

在 10A～20A 范圍內，連續輸出時間 ≥60秒

在 ＞20A 范圍內，連續輸出時間 ≥10秒

2、交流電壓源

單相輸出：4×120V

最大輸出功率：≥60VA/相

四相有共用中性點的電壓源；第四路電壓可設置為零序電壓或任意設置

各相輸出幅度、頻率、相位可以獨立調節

輸出精度：

1V～5V：±10mV

5V～120V：±0.1%

分辨力：

1V～10V：1mV

10V～120V：10mV

3、直流電流源

單相輸出：-10A～+10A

最大輸出功率：≥200VA

輸出精度：

±0.5A～±1A：±10mA

±1A～±10A：±0.2%

分辨力：

±0.5A～±1A：1mA

±1A～±10A：10mA

4、直流電壓源

單相輸出：-150V～+150V

最大輸出功率：≥100VA

輸出精度：

±1V～±10V：±10mV

±10V～±150V：±0.2%

分辨力：

±1V～±10V：1mV

±10V～±150V：10mV

5、交流電壓、電流源角度

相角范圍：0°～360°

相角精度：±0.2°

相角分辨力：0.1°

6、交流電壓、電流源頻率

頻率范圍：1～2000Hz

頻率精度：

1Hz～100Hz：±0.001Hz

100Hz～2000Hz：±0.01Hz

頻率分辨力：1mHz

能輸出2～40次任意幅值的諧波

7、同步性

電壓電流同步性 ≤10μS

8、開入量

8路獨立開關接點輸入

兼容空接點與15V～250V有源接點，能夠自動識別有源接點的極性

計時精度：在小于1S時 ≤1mS

9、開出量

4對可編程開關空接點輸出

接點容量：

250VDC，0.5A

250VAC，0.5A

10、供電電源

交流輸入電壓

額定值：220V ± 10%

基準值：220V ± 2%

交流供電頻率：

額定值：50Hz ± 10%

基準值：50Hz ± 2%

11、箱體尺寸與重量

箱體尺寸：360mm×190mm×420mm（W×H×D）

重量：約20kg

12、使用環境條件

環境溫度：－10℃～+45℃

相對濕度：≤90%

大氣壓強：80～110kPa
