產品簡介：

    JY1400B架空線路接地故障巡查儀，適用于不長于25公里的架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位，巡查作業時線路需停止運行。儀器能準確找到架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障。

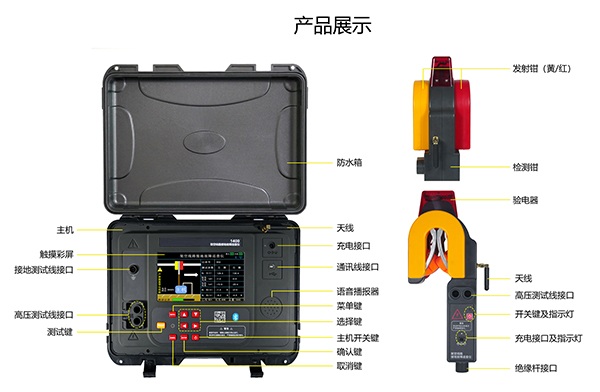

      JY1400B架空線路接地故障巡查儀，由主機、檢測鉗、測試線、接地針、絕緣桿及附件組成，主機與檢測鉗間采用無線通訊。主機采用7寸彩屏，故障指向清晰明了，測試結果一目了然，主機具有語音播報功能，語音提示線路故障方向，使得現場操作更加輕松。創新的檢測鉗集信號發射、采集于一體，鉗形結構，體積小，重量輕，掛裝方便，一次掛裝即可完成線路故障查找，操作簡易快速，極大減輕了測試的工作強度，提高工作效率。檢測鉗自帶非接觸驗電器，能檢驗電纜線是否帶電，并發出聲光報警，確保操作人員和設備的安全。儀器還具有藍牙通訊功能，下載APP后可在手機進行測試、查看測試結果、查閱歷史記錄。

     JY1400B架空線路接地故障巡查儀，可進行多條線路的接地故障定位。在架空線路停運后，從線路一端開始逐段測試，由檢測鉗向線路施加低頻高壓信號并檢測左右兩側電流，通過分析左右側脈沖電流及阻抗，在主機上顯示接地故障點的方向（黃色方向或紅色方向）。檢測鉗有對應的黃色端和紅色端，沿著故障點指示的方向逐段測試，在故障點前，測試結果顯示故障點在其后方，在故障點后，檢測結果顯示故障點在其前方，從而逐段逼近故障點，確定故障位置。

   功能特點

1）創新的檢測鉗集信號發射、采集于一體，鉗形結構，掛接方便，一次掛裝即可完成線路故障測試，無需分兩處進行輸出信號和采集信號操作，測試便捷快速，減少了作業人員，提高工作效率。

2）檢測鉗帶有非接觸驗電器，被測線路如帶電發出聲光報警，確保操作人員和設備的安全。

3）適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性多種故障。

4）特別適合有電纜分支的故障線路。

5）輸出電壓高達8000V，有8000V及3000V兩檔選擇，滿足用戶不同需求。

6）短路能力強，可檢測接地電阻為0Ω的直接短路故障。

7）大容量充電電池，充滿電后可完成整條線路的巡查工作。

8）檢測速度快，掛接后數秒種即可得到測試結果。

9）7寸彩屏故障指向清晰明了。

10）語音播報功能，提示故障方向。 藍牙通訊功能，下載APP后可在手機進行測試及查看測試結果。



主機測試界面

  7寸彩屏，清晰顯示：故障指示方向、現場測試參數、歷史測試記錄、電池電量、通訊情況、操作方法。

藍牙APP測試界面

  具有支持安卓系統的藍牙通訊，掃描二維碼安裝APP程序后，可在手機進行測試及查看測試結果，現場使用特別方便。
