儀器的用途及特點

JY-100B 智能回路電阻測試儀根據電力設備預防性試驗規程《 DL/T 596 — 1996 》的要求，各種開關設備的導電回路電阻測試，其測試電流不得小于100A。由于接觸面氧化、接觸緊固不良等原因?qū)е陆佑|電阻增大，在大電流流過時，接觸點溫度升高，這更加速接觸面氧化，使接觸電阻進一步增大，持續下去將產生嚴重事故，因此有必要經常或定期對接觸電阻進行測量。

是用于開關控制設備的接觸電阻、回路電阻測量的專用儀器，測試電流采用國家標準GB763推薦的100A直流，可在 100A，200A，300A,400A,500A或600A電流的情況下直接測得回路電阻或者接觸電阻，并直接顯示，還可保存到儀器上，組數為 100組，保存的數據可通過RS232接口與上位機通訊，將數據上傳至電腦保存或打印。該儀器測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

特點

1、具有抗工頻干擾功能。

2、測試電流自動穩定，無需人工調節。

3、自動恒流，有效地減少了交流電源的波動對測試的影響。

4、采用電位差計測量原理，數據同步高速采樣,消除測試電流的波動對儀表精度的影響。

5、采用四端子接線法，有效地排除了測試線電阻、接觸電阻對測試結果的影響。

6、操作簡單，只要按下測試鈕，便可得到被測回路電阻值及測試電流值。

7、回路電阻值自動鎖存，便于查看記錄。

8、體積小，重量輕，便于攜帶。

9、備有軟質測試線及專用夾。

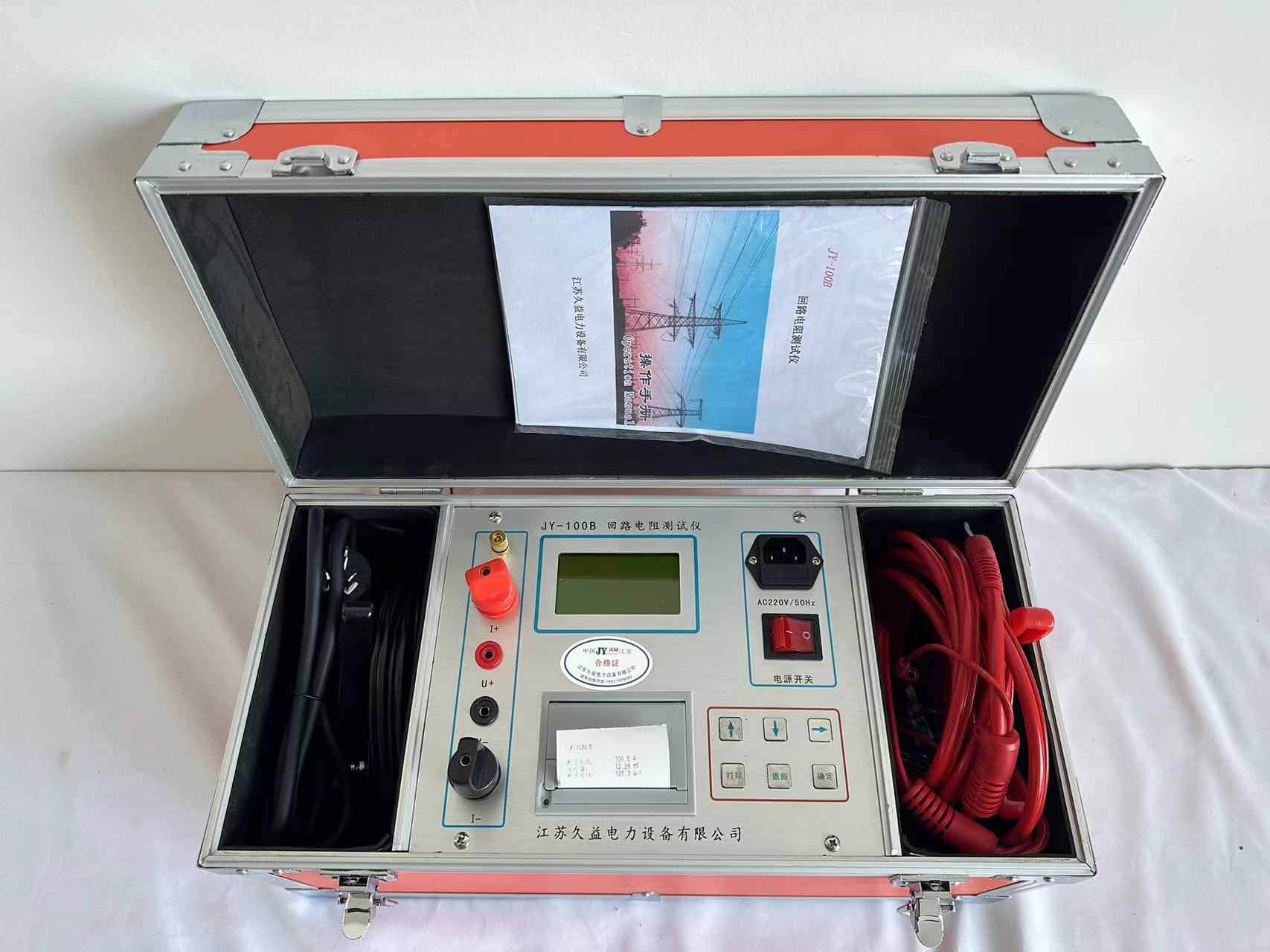

JY-100B 智能回路電阻測試儀

技術指標

· 測量范圍：0-19999.9μΩ 分辨率：1μΩ

· 測量電流：50A-100A DC

· 測量精度：0.5級

· 顯示方式：液晶顯示

· 存儲：200組數據

· 時鐘：年月日時分秒

· 傳輸：數據上傳電腦

· 工作溫度：-10℃~50℃

· 工作電流：AC220V±10%

· 體 積：445×285×230

· 重 量：6.2Kg

安全措施

1、操作者應具備一般電器設備或儀器的使用常識。

2、使用本儀器前要認真閱讀使用說明書。

3、對儀器的調整維修必須由專業人員進行，不要自行處理。

4、儀器應避免劇烈震動，避免高溫和陽光直射。

5、本儀器為測量純電阻回路設計，不得測量感性回路。

6、測試中不能拆除測試線。

7、儀器接地線必須接好。
