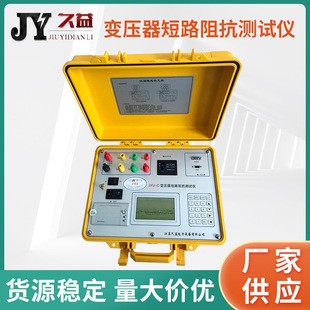

JYU-A變壓器短路阻抗測試儀

產品簡介

1.即可單相測試，也可三相測試（手動），適用于任意阻抗的試品，可外接調壓器，對被測試品進行測量，具有測量零序阻抗功能；精度：電壓，電流:0.2級，電壓測量范圍：20～1000V  ，電流測量范圍：0.1A～100A。

2.適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，

3.原理是在現場對電力變壓器進行短路阻抗（%）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（ 《2000年中國供電國際會議》中規定超過± 3%的短路變化應視為顯著變化）。

4.短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的判據。

根據《DL/T 1093—2008電力變壓器繞組變形的電抗法檢測判斷導則》繞組參數的相對變化和三相不對稱程度作為判斷繞組有無變形的依據。測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。

5.國家電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形以保留原始記錄�！�15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形，并與原始記錄比較，判斷變壓器后，方可投運。”

6.低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。

7 0變壓器短路阻抗測試儀用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外新型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打印；保存的數據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。

8.輸入變壓器參數，便可進行單、三相測試并自動計算變壓器繞組動穩定狀態參數（Zke,Zk,Xk,Lk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。

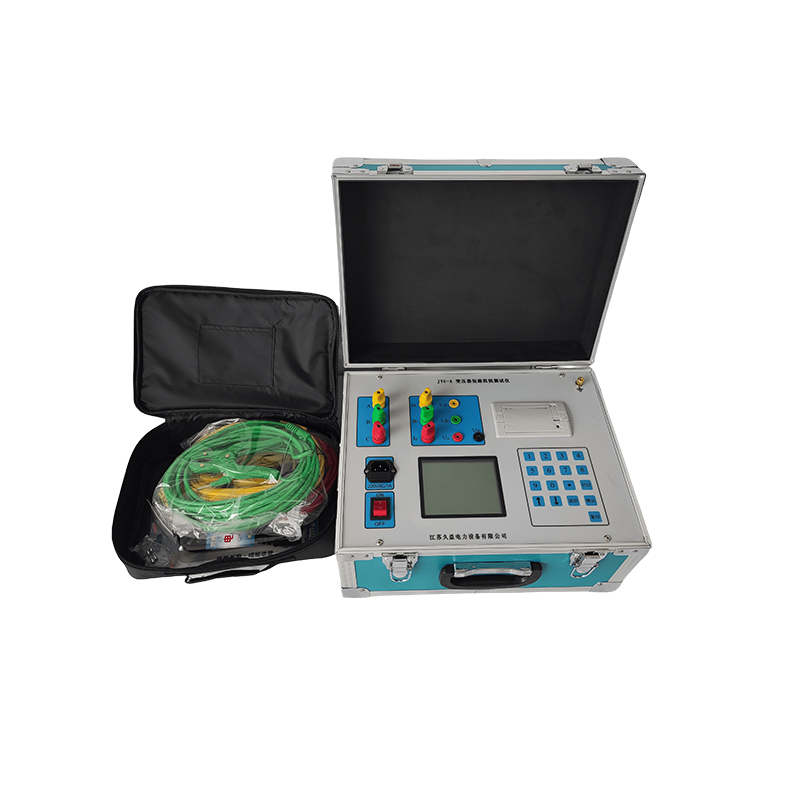

JYU-A變壓器短路阻抗測試儀

產品特征

1.不用倒線適用于任意阻抗的試品。

2.三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。

3.單相短路阻抗的測量:  測量單相變壓器的短路阻抗。

4.零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器。

5.在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。

6.七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切。

7.內置2000W交流可調電源，電壓自動調節。

8.儀器備有232接口，可外擴功能。

9.儀器自帶打印機，可打印顯示數據。

10.置存儲器，可儲存200組測量數據。

11.儀器備有U盤接口，用于存取測試數據。

12.日歷、時鐘功能，可進行時間校準。

13.儀器可以使用安卓手機或平板，關注微信公眾號，下載專用APP，通過專用軟件全程控制儀器，測試數據存儲上傳，方便查閱。

主要技術指標
(1)基本量程（最大范圍）
1．電壓(量程自動)：  15～900V        ±（讀數×0.2%+3字）
2．電流(量程自動)：  1A～100A      ±（讀數×0.2%+3字）
3．功率：          COSΦ ＞0.15        ±（讀數×0.5% +3字）
4．頻率(工頻)：    45～55(Hz)    測量精度：±0.1%
5．短路阻抗：      0～100%   測量精度：±0.5%
6. 儀器顯示： 4位數字
7：內置2000W交流可調電源。0-220V    10A

1．使用儀器時請按本說明書接線和操作。
2．接地端子或電源線中的接地端應就近可靠接地。接好測試線后開機，在測試過程中，切不可拆除測試線，以免發生事故，一次測試完成后應鎖定數據，然后斷開測試電源，再查看或打印鎖定數據或者移動拆除測試線。
3．測試開始前請輸入正確合理的試品參數，儀器內部的運算處理都要依賴于輸入的試品參數。
4．測試菜單項選擇和實際測試項目及接線要一致。
5．電流回路用粗線連接，電壓回路用細線連接。接線圖中“IA、IB、IC”為電流輸入端子，“Ia、Ib、Ic”為電流輸出端子。
6．低壓側短路線要足夠粗，可以承受低壓側額定電流，并且連接可靠，確保接觸電阻可以忽略。
7．試驗加壓時，注意監測電流不要超過儀器額定電流，以免損壞儀器�？梢酝ㄟ^PT、CT并設置好PT、CT變比值即可測量。請不要在電壓或電流輸入過載條件下工作。
8．測試時注意變壓器分接開關位置，不同位置的測量結果也不同。如果要測量阻抗電壓，變壓器必須在額定分接位置。
9．由于變壓器剩磁會對結果產生影響，建議丟棄第一次測量結果，多測幾次，直到數據可靠。
10.為安全起見，一次測試完成后應儲存數據，然后斷開三相測試電源，再翻看鎖定數據或從存儲器中仔細查看各項數據。
11.內存可儲存200次測量結果，超過200次時最老的記錄將被覆蓋，請注意及時抄錄或?qū)С龅経盤備份。

12.儀器出現故障，請及時和本公司聯系，不要自行開機拆卸。
