JYD-B 變壓器繞組變形分析儀

JYD-B變壓器繞組變形分析儀由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。

注：關于產品購買、技術維護等服務，歡迎致電!

產品詳情 PRODUCT DETAILS

簡介

JYD-B 變壓器繞組變形分析儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
儀器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組頻率響應測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。
變壓器繞組變形頻率響應測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。
對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為**有力的依據。

變壓器繞組變形頻率響應測試儀由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。

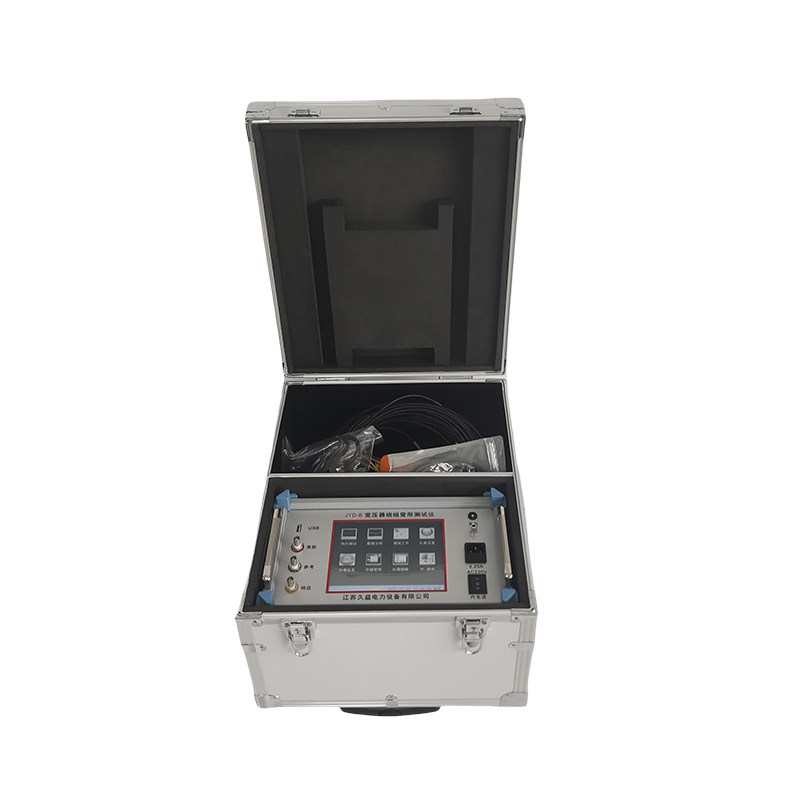

JYD-B 變壓器繞組變形分析儀

性能特點

1、采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
2、測量速度快，對單個繞組測量時間1-3分鐘。
3、頻率精度非常高，精度高于0.001% 。
4、采用數字化頻率合成，頻率穩定性更高。
5、采用5000V電壓隔離、充分保護測試電腦安全。
6、可同時加載 9 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
7、采用分析軟件功能強大，軟件、硬件指標滿足DL/T911-2004標準。
8、短路阻抗法不用外接調壓源，采用市電AC220V低壓電源，便可三相自動測試。自動對變壓器的AB、BC、CA高壓繞組施加電壓，同步采集數據，自動計算出阻抗誤差百分比，測試結果非常直觀。
9、適用于任意大小容量的變壓器的阻抗測試。
10、測試過程中顯示測試電流、測試電壓的波形圖譜，方便實時監測測試情況。
11、具有測量電感的功能。
12、采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。
13、采用數據庫保存測試數據，對測試數據的管理簡潔方便。
14、軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。
15、軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成測量工作。
