產品簡介：

BYKC-2000變壓器有載開關特性測試儀根據《電力設備交接和預防性試驗規程》和有關規定的原理用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量。全新的測試原理，運用微機技術，使生產現場無需拆卸和吊裝開關，就能對各種電力變壓器的有載分接開關的性能進行測試，顯示和打印過度波形極其參數。并根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。

性能特點

1、可實現過渡波形和過渡時間、過渡電阻、三相同期性等參數的測量。

2、屏幕點陣液晶顯示器，分級式中文菜單，操作簡便快捷。

3、智能型測試和結果分析，放大或縮小波形測試結果。

4、三路獨立的穩壓源適合無繞組測量，三路獨立的恒流源適合有繞組和無繞組的測量。

5、六路獨立的信號處理，高速A/D轉換，10KHz高速采樣，反映參數的變化。

6、內設不斷電存貯器可保存三組波形和數據，可存檔、調閱、分析。

7、自帶萬年歷，顯示日期和時間，并可自動打印。

8、儀器配有高速打印機，可打印測試結果。

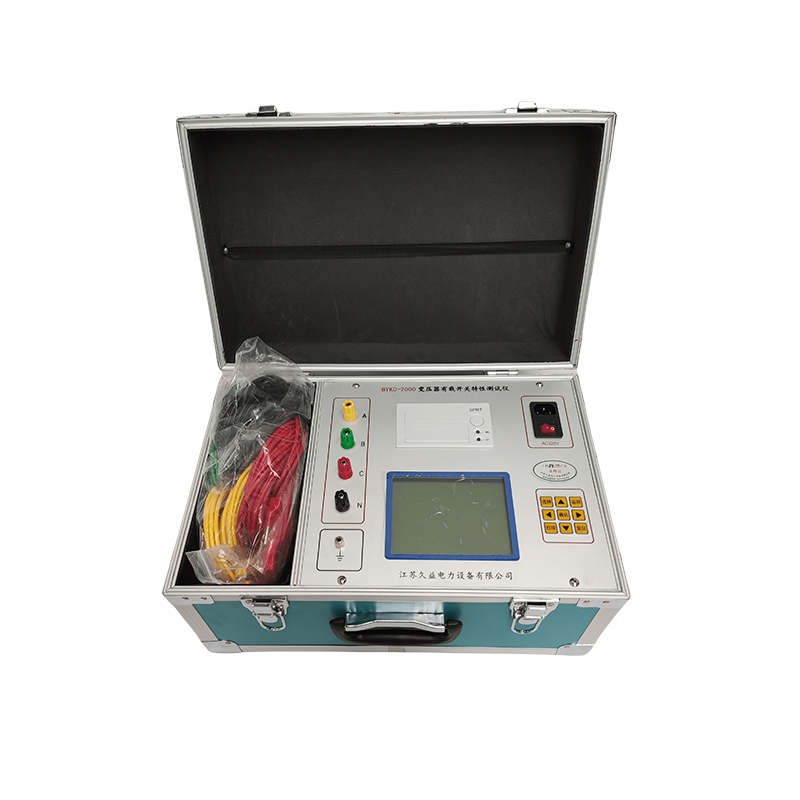

BYKC-2000變壓器有載開關特性測試儀

注意事項

1、在使用儀器前一定要認真閱讀說明。

2、儀器的操應具備一般電氣設備或儀器的使用常識。

3、在環境溫度-5℃~40℃，相對濕度≤80%范圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏。

4、必須在接好所有引線后再開電源開關。

5、測試結束后要等放電完畢再拆除測試線。

6、測試過程中不要移動測試線夾。

7、若電流偏小時，可將兩條以上的線并聯在一起做為一路測量，不用的線要與黑線短路。

8、電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。

參數：

1、三相恒流輸出均為1A
2、過渡時間的測量：精度 0.1ms
3、過渡電阻的測量：精度 0.1Ω±5%R
4、過渡電阻測量范圍： ≤25Ω
5、過渡時間測量范圍： <120ms
6、三相同期性：精度 0.1ms
7、顯示三相波形：精度 0.3ms
8、計算機通訊接口：標準RS232接口
9、環境溫度：  -10℃～50℃
10、工作電源：  AC220V±10%    50HZ

11、顯示方式： LCD320×240大屏幕液晶顯示
