概述

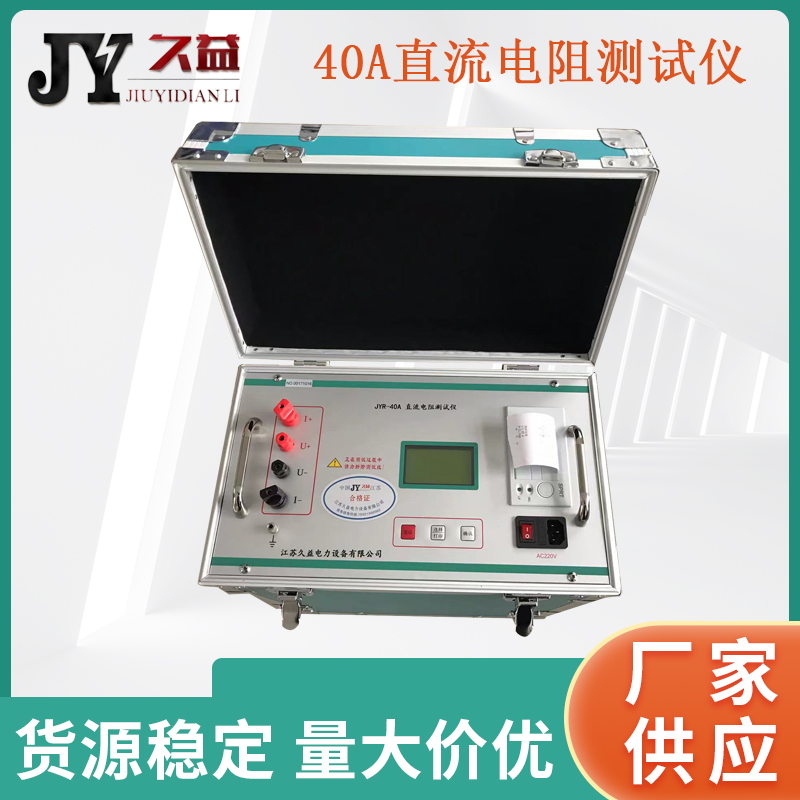

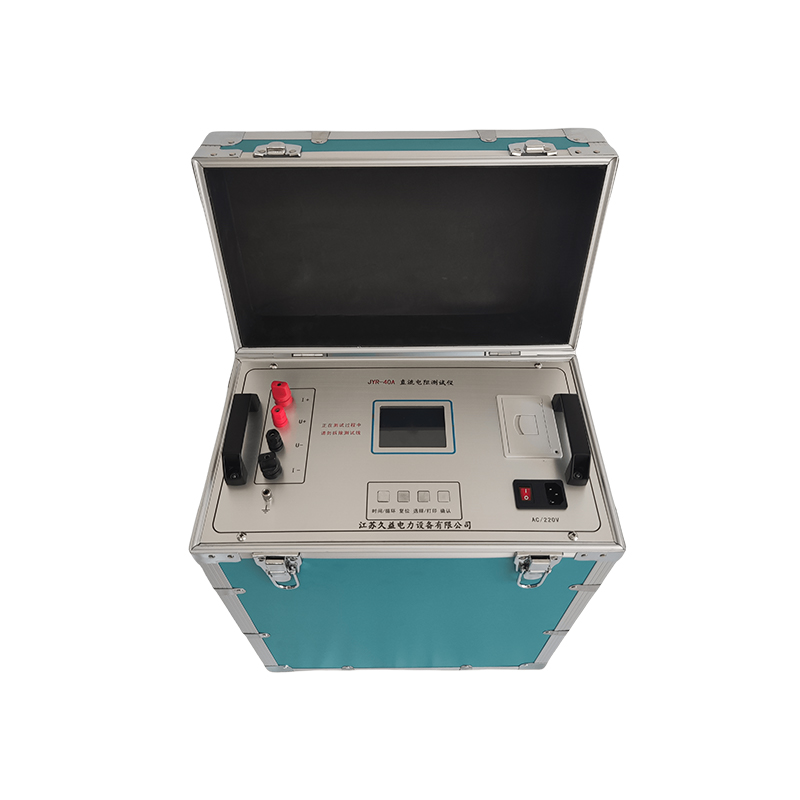

JYR-40A直流電阻測試儀是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗中測試儀器，因為直流電阻的測試能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了20A直流電阻測試儀

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，bi不可少的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流電阻快速測試儀（以下簡稱直阻儀）。它采用電源技術，具有性能穩定，測量迅速、體積小巧、使用方便、測量精度高，數據重復性好等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

工作原理

本測試儀采用典型的四線制測量法。以期提高測量電阻(尤其是低阻)的準確度。程控恒流源、程控前置放大器、A/D轉換器構成了測量電路的主體。中央控制單元通過控制恒流源給外部待測負載施加一個恒定、高精度的電流，然后，將所獲得的數據(包括測試電壓、當前的測試電流等)進行處理，得到實際電阻值。

本儀器可存儲255試驗數據，并且可打印存儲的所有試驗數據。儀器復位、掉電時所存儲的數據均不丟失。

JYR-40A直流電阻測試儀產品特點

1、采用高速16位A/D轉換器，測量數據穩定，重復性好。

2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和最佳的測量狀態，無須手動切換電流換檔。

3、響應速度快，在測量狀態可以直接轉換分接開關，儀器會自動提示，新的電阻值很快就會顯示出來。

4、高度智能化設計，功能設置巧妙先進，可自動判斷測試線虛接、斷線等故障。

5、保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。

6、可顯示測量電流和測量時間。

7、智能化功率管理技術，可有效減輕儀器內部發熱。

8、可儲存120次測量數據，掉電不丟失。

9、全部漢字菜單及操作提示，直觀方便。

性能特點及技術指標

1、輸出電流：<5mA、1A、2.5A、5A、10A、20A
2、更小分辨率：0.1μΩ
3、量程：100μΩ～1Ω （20A）   500μΩ～2Ω   （10A）
     1mΩ～4Ω   （5A）   2mΩ～8Ω      (2.5A）
     5mΩ～20Ω   (1A）   10Ω-20KΩ    （<5mA檔）
4、準確度：±(0.2%+2字)
5、工作溫度：0～40
6、工作濕度：<90%RH，不結露
7、外形尺寸:長325mmX寬240mmX高275mm

8、重量：儀器13kg線箱；5kg
