產品簡介

HTYB-3H避雷器監測儀是用于檢測氧化鋅避雷器電氣性能的儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。

儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。本機配有面板式打印機，可充電電池，試驗人員在現場使用十分方便。儀器采用的磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。

運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。該氧化鋅避雷器特性測試儀配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。

采用高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。

功能

1、采用大屏幕液晶顯示，全漢字菜單操作，使用簡便；
2、多種測量方式，可用PT二次法、實驗室測量法、在線電流法等測量方法；
3、高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據的可靠性；
4、參考電壓輸入端有0.1A保險管，在儀器內部還有隔離互感器，將儀器與現場PT隔離，雙重保險確保PT安全；
5、具有阻性電流基波峰值輸出、基波電流與基波電壓間夾角等參數,輸出參數穩定,易于判斷避雷器的好壞；
6、具有邊相校正功能,可消除現場帶電測試的干擾；
7、儀器自帶可充電電池,不用220V交流電可連續工作3小時以上；
8、有日歷時鐘、微型打印機；
9、能存儲1024組測量數據；

10、配有RS-232通信接口，可將數據上傳至計算機進行處理。

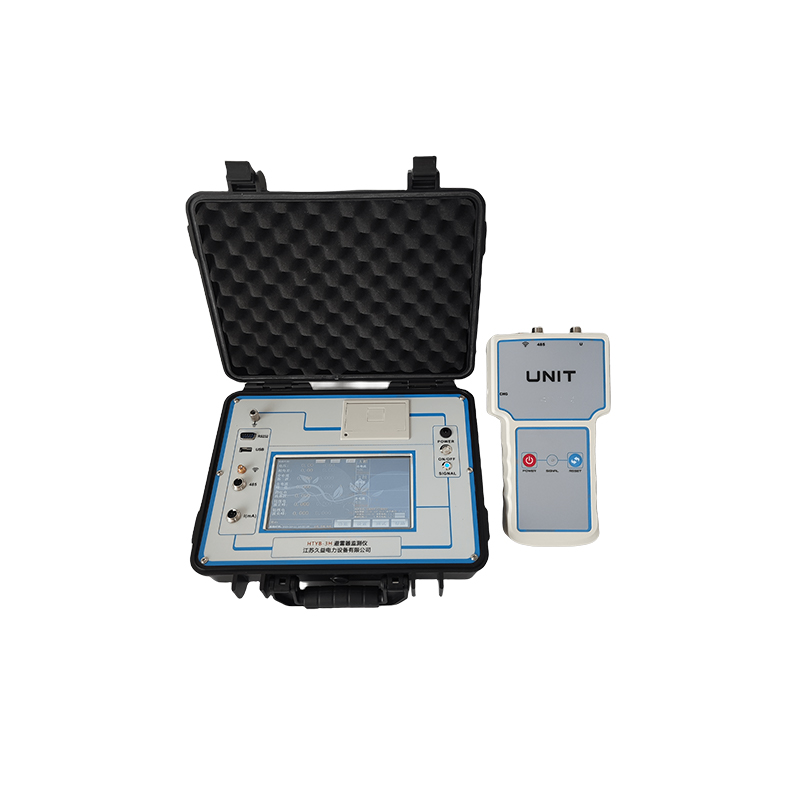

HTYB-3H避雷器監測儀

產品技術參數

1、 測量范圍：電壓：0～30kV    紋波系數：≤1.5%    電流：0～1000μA

2、 分辨率：電流：0.5μA          電壓：0.1 kV

3、 內置電源充電時間：2-3小時

4、 內置電源使用時間：≥4小時

5、 遙控有效距離：100M

6、 環境溫度：-10℃～50℃

7、 相對濕度：25℃時≤85％

8、 海拔高度：＜1000M

9、 充電電壓：AC100V-240V

10、電源頻率：50±1HZ
