大地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術,能在強干擾環境下準確測得工頻50Hz下的數據。測試電流50A,不會引起測試時接地裝置的電位過高,同時它還具有抗干擾能力,故可以在不停電的情況下進行測量。
儀器功能
1、全觸摸超大液晶顯示器
操作簡單,儀器配備了gao端的全觸摸液晶顯示屏,超大全圖形操作界面,每過程都非常清晰明了,操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量,是目前非常理想的智能型測量設備。
2、變頻技術、精準測量
抗干擾能力強,由儀器內部自帶變頻電源模塊提供儀器測量輸出電源,頻率可變?yōu)?5Hz或55Hz,并采用數字濾波技術,有效地避開了現場各種工頻干擾信號,使儀器實現高精度、準確可靠的測量。
3、DSP高速處理器
精準快速,儀器內部采用專業的DSP快速數字信號處理器作為處理核心,在保證測量數據精準的前提下,大大的提升了儀器本身的運算處理能力。
4、全過程智能測控
儀器在內部高性能處理核心的強力支持下,對整個測量過程當中的電流輸出、電壓采集以及頻率變換等一系列復雜的運算步驟,快速自動的完成。儀器可以自動判斷電流回路的阻抗,并據此自動調節異頻電源的輸出電流值(額定輸出電流為5A),無須人為干預,即可自動完成測試任務。儀器的測量?jī)?nèi)容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X。
5、海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器,能將檢測結果按時間順序保存,隨時可以查看歷史記錄,并可以打印輸出。
6、pc機數據處理
儀器所測量的數據可以通過U盤導出,然后在pc機上查閱和管理相關數據。

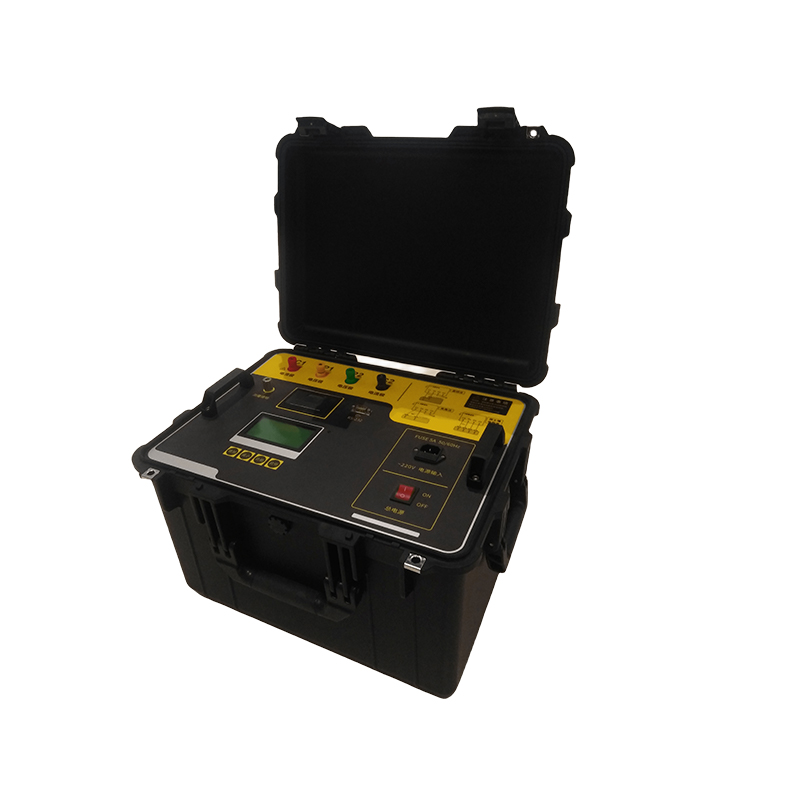

大地網接地電阻測試儀
技術參數
1 | 使用條件 | -15℃∽40℃ | RH<80% |
2 | 抗干擾原理 | 變頻法 | |
3 | 電 源 | AC 220V±10% | 允許發電機 |
4 | 測量輸出電流 | 1A~5A可調 | |
5 | 測量輸出電壓 | 0V~400V | |
6 | 測試電源頻率 | 45、50、55、60、65HZ單頻 45/55、55/65 47.5/52.5HZ自動雙頻 | |
7 | 額定輸出功率 | 2000W | |
8 | 分 辨 率 | 接地阻抗: 0.0001 | |
阻抗角:0.0001° | |||
9 | 精 度 | 接地阻抗:±(1%*讀數+0.002) | |
阻抗角:±(1%*讀數+0.02°) | |||
10 | 電阻測量范圍 | 0.001Ω~5K | |
11 | 外型尺寸 | 370(L)×295(W)×358(H) | |
12 | 存儲器大小 | 100 組 支持U盤數據存儲 | |
13 | 主機重量 | 22 Kg |
