概述

LC-820 現場動平衡系統適用于現場旋轉機械的動平衡測試,可作轉速表用,又可作振動測試用,是一款多功能平衡儀,隨著現代化工業的飛速發展,對旋轉機械的性能提出了越來越高地要求。旋轉設備其質量中心由于種種原因與旋轉中心不重合時會因離心力產生振動。該振動嚴重影響了設備使用精度,縮短支撐軸承的壽命。要消除這種振動必須用到動平衡技術

采用大規模集成電路和單片機技術,具有多功能性,既可作轉速表用,又可作振動測試用,特別是具有測量動平衡的一切功能,操作簡單,人機對話,菜單提示,測量數據可隨時鎖定保持,配機內蓄電池和市電雙重供電,很方便地用于現場旋轉機械的動平衡測試。也可與平衡機相配套,直接替代平衡機電箱,用于老平衡機的改造。

主要功能：

● 具有多功能性，既可作轉速表用，又可作振動測量用，特別是具有動平衡測量的一切功能。（不平衡振動量及相位即時顯示）

● 具有自動用試重法測量影響系數并計算單面和雙面*配重，或已知影響系數直接根據測量的原始振動計算*配重，可邊測邊算，或一次性鍵入計算能力。

● 具有將計算出的*配重向左右選定角度計算能力。

● 具有檢測與轉子同頻、半頻和倍頻振動分量的頻率分析能力。

● 操作簡單，儀器自動提示，一般人員都可使用

操作注意事項

▲用戶在連續測量過程不要輕易按“復位"鍵，否則會丟失按鍵的所有數據。如果手邊有影響系數，可以重新輸入。

▲一定要認真做好光電標志，觀察機器轉速的準確性。這是儀器開展動平衡測試的重要保證。

▲引起機器振動大的原因是多方面。只有在同頻振幅占總振幅較大分量時，用動平衡辦法才能減少振動。反之不能獲得理想效果。

▲在動平衡試重法中，須要將巳知試重加到被測面的巳知位置上，要注意加重后的振動幅值與相位和原始的振動幅值與相位的變化情況。如果數據變化不明顯的話，以后經過計算處理的減振效果也不明顯。如果振幅變化不明顯，就應加大試重的重量。如果相位變化不明顯，就應重新移動試重的位置。

▲初次對某轉子進行平衡必須用試重法。通過試重法得到影響系數后，對同類型轉子進行平衡可用影響系數法，操作比較簡單。

▲本儀器可以用交流220V供電，也可以用機內12V蓄電池供電。一般要求用交流220V充電，12V蓄電池供電，這樣機內噪聲相對要小。請注意當蓄電池電壓低于10V時，要求及時充電。否則會影蓄電池的壽命。

▲傳感器所配磁吸座吸力很大極易夾手，請十分注意。

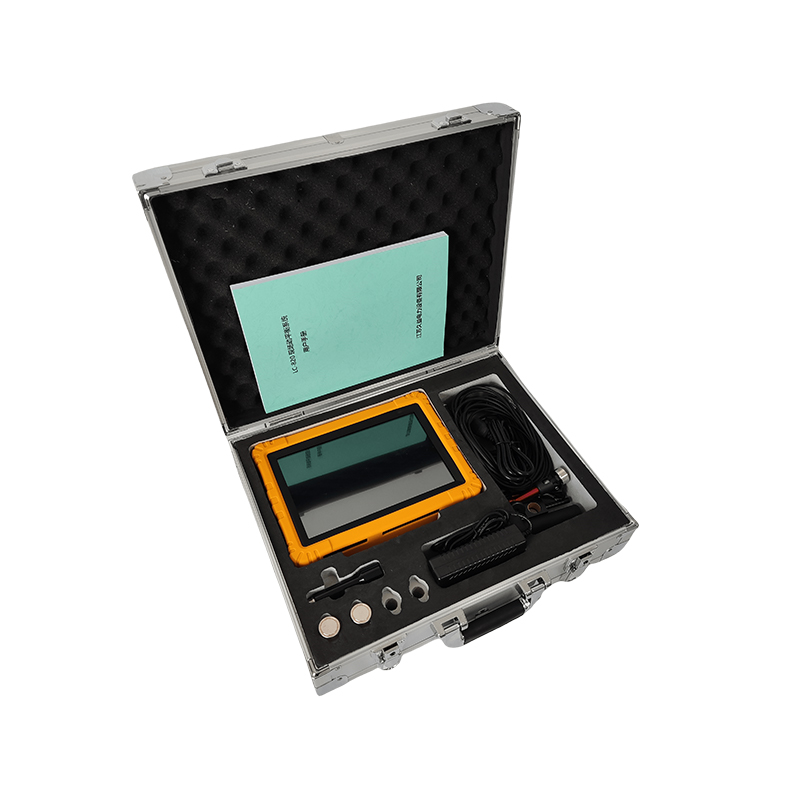

LC-820 現場動平衡系統

技術參數

1、一般測量：

轉速測量：60～30,000 rpm

普通振動測量：0.01～5000μm （峰峰值）

        0.01～2000mm/s （有用值）

振動分析：FFT  頻譜分析

顯示方式：點陣圖形 64X240點陣圖形液晶漢化菜

鍵   盤：八鍵

2、動平衡測量：

測量點數：單測點或單面　　雙測點或雙面

同頻工作轉速：600～30,000 rpm

同頻振幅量程：0.01～5000μm  （峰峰值）

振動烈度量程：0.01～2000mm/s  （有用值）

相位精度：  0-360°±1 °

去除不平衡率：≥85％
