產品簡介

接地裝置的電氣完整性是指接地裝置中應該接地各種電氣設備之間，接地裝置的各部分及與各設備之間的電氣連接性，即直流電阻值，也稱為電氣導通性。電力設備的接地引下線與地網的可靠、有效連接是設備安全運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現節點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不安全隱患，嚴重時會造成設備失地運行。接地裝置的地下接地極及其連接部分也可能出現銹蝕、甚至斷裂現象。因此，定期對接地裝置進行電氣完整性測試是很有必要的。

電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率為1mΩ，準確度不低于1.0級。我公司依據此標準研制的接地引下線導通測試儀是一種自動化程度很高的便攜式測試儀, 專門用于接地裝置的電氣完整性測試，其各項技術指標均達到或優于相關標準要求。接地引下線導通測試儀操作簡單方便、精度高、測試速度快，復測性好、讀數直觀，是符合規程要求的專用儀器，大大方便了試驗項目的開展，提高了工作效率。

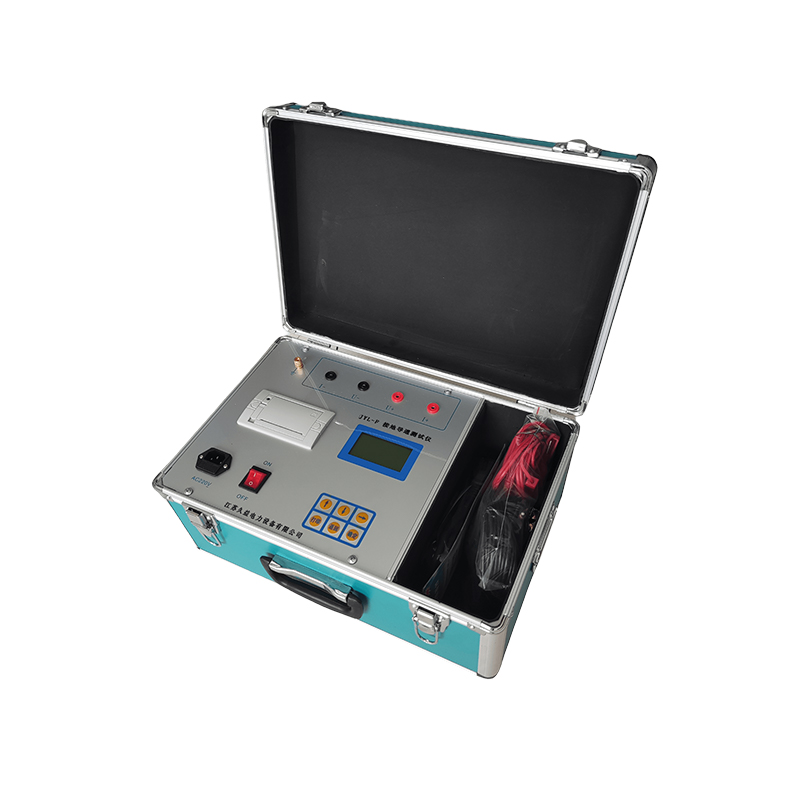

JYL-F接地導通測試儀

性能特點

1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，
3、智能化功率管理技術，儀器總是工作在功率狀態，有效減輕儀器內部發熱，節約能源。
4、320X240點陣的超小像素點的65K真彩色液晶，
5、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱

6、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲

JYL-F接地導通測試儀

主要技術指標及使用條件

測試電流：1A、2A、5A、10A 備注

輸出電壓：24V

量程：1A檔：20Ω

    2A檔：10Ω

    5A檔: 4Ω

    10A檔: 2Ω

最高分辨率：0.01mΩ

測量誤差：10A檔：+（讀數×0.2%+0.1mΩ）

       5A檔：+（讀數×0.2%+0.1mΩ）

       2A檔：+（讀數×0.2%+1mΩ）

       1A檔：+（讀數×0.2%+1mΩ）

工作電源：AC220+15%，50Hz

工作環境

溫度：0—40℃

相對濕度：≤90%

體積：340mm×300mm×210mm

重量：5.5kg
