概述

JYT-H絕緣油介電強度測試儀（絕緣油介電強度測試儀）又稱變壓器絕緣油耐壓測試儀，絕緣油耐壓測試儀主要用于變壓器、油斷路器、充油電纜、電力電容器和油套管等高壓電氣設備絕緣油液的耐壓試驗。絕緣油耐壓測試儀標配400ml標準絕緣油油杯，絕緣油耐壓試驗過程由微機自動控制，絕緣油耐壓測試儀具有測量精度高、抗干擾能力強、安全可靠等優點。

滿足國際標準IEC156和國家標準GB507-86及行標DL-T429.9的有關規定，絕緣油耐壓測試儀控制部分采用單片機為控制中心，自動調壓器零位啟動，保護人身安全。全自動磁振子攪拌，消除油樣的不均勻和氣泡，預先設定攪拌時間，靜置時間和試驗次數，絕緣油耐壓試驗過程由微機自動運行控制，高壓部分采用透明窗便于觀察并有安全保護，絕緣油耐壓測試儀內部具有過流、過壓、短路等保護等功能，抗干擾能力強，電磁兼容性能好。全自動數據打印并且自動計算平均耐壓電壓值。操作簡易，使用方便，是電力試驗部門、石油化工行業針對絕緣油檢修測試的重要設備。

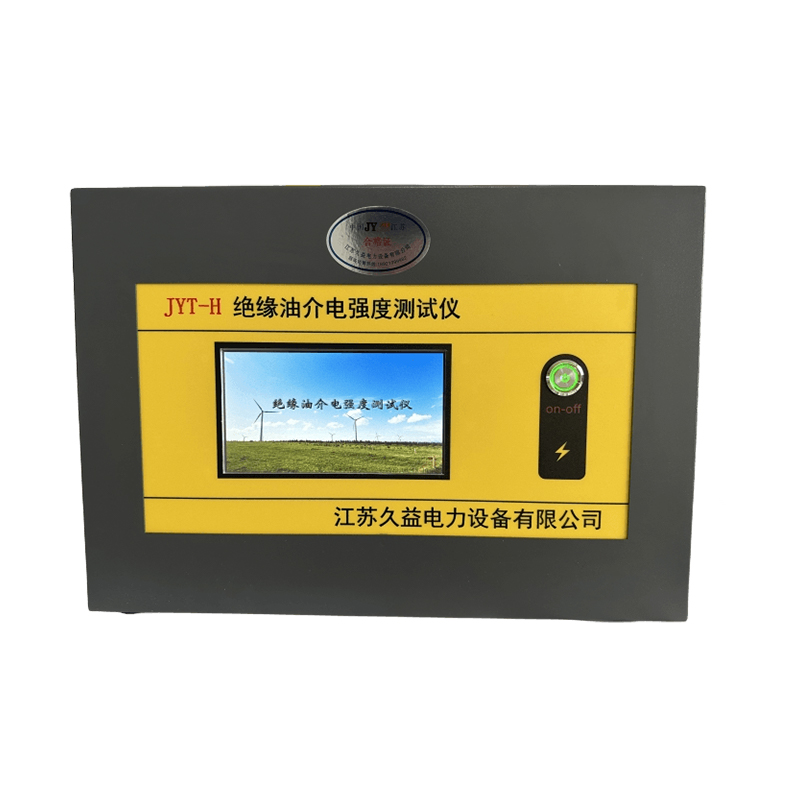

JYT-H絕緣油介電強度測試儀

主要功能及特點

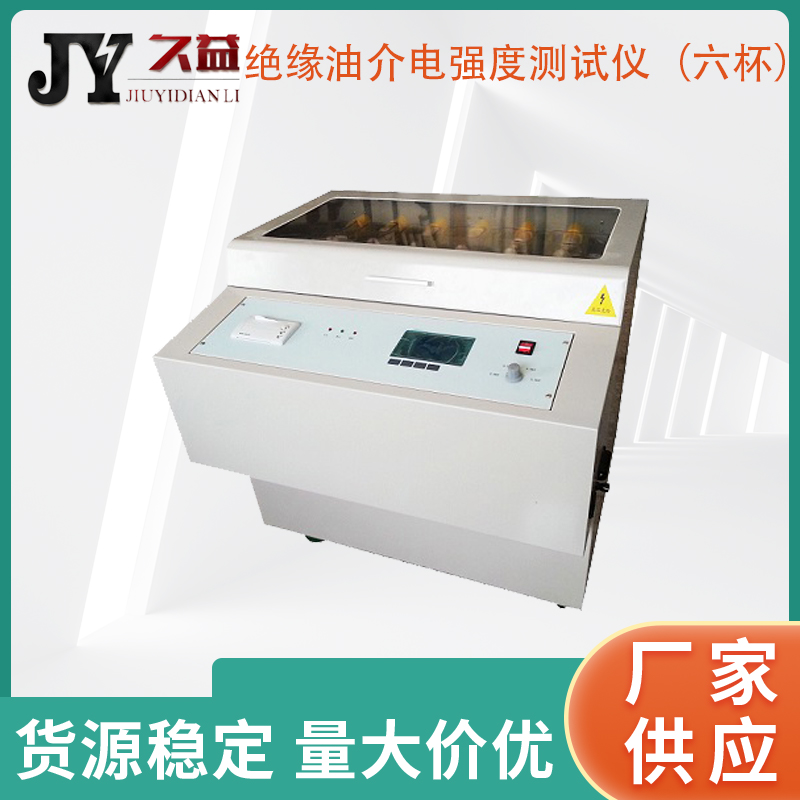

1、本儀器采用微處理器，六杯一體，自動完成升壓、保持、攪拌、靜放、計算、打印等操作，可在0～80kV范圍內進行油循環 耐壓試驗。

2、大屏幕液晶顯示，漢字菜單提示。

3、本儀器操作簡單，操作人員只需進行簡單的設置，儀器將會按照設定自動完成1-6個油樣的耐壓試驗。每個油樣，每次擊穿 電壓值和輪回次數會自動存儲，試驗完成后，熱敏打印機可打印出各油樣各次擊穿電壓值和平均值。

4、掉電保持，可存儲100個實驗結果，并可顯示當前環境溫度和濕度。

5、采用單片機控制進行勻速升壓，電壓頻率準確到50HZ，使得整個過程便于控制。

6、具有過壓、過流、限位等保護，以保障操作人員的安全。

7、具有溫度測量顯示功能以及系統時鐘顯示。

8、標準RS232接口，可與計算機通信

使用方法

自動：按設置鍵，任意設置 0—45S攪拌時間，按確認鍵攪拌時間設置成功，再任意設置1—9次測試次數，按確認鍵測試次數設置成功，接著任意設置1—9分鐘靜置時間，按確認鍵靜置時間設置成功，設置完成 后，按復位鍵。

手動：直接按確認鍵，儀器開始測試，當油擊穿后，儀器自動回零，顯示屏顯示擊穿電壓，如需攪拌 ，按下攪拌鍵，油開始攪拌，攪拌后，再靜止1—2分鐘后，再開始下一次試驗。幾次試驗后，計算油耐壓平均值，如需打印按一下打印鍵即可。
