產品概述：

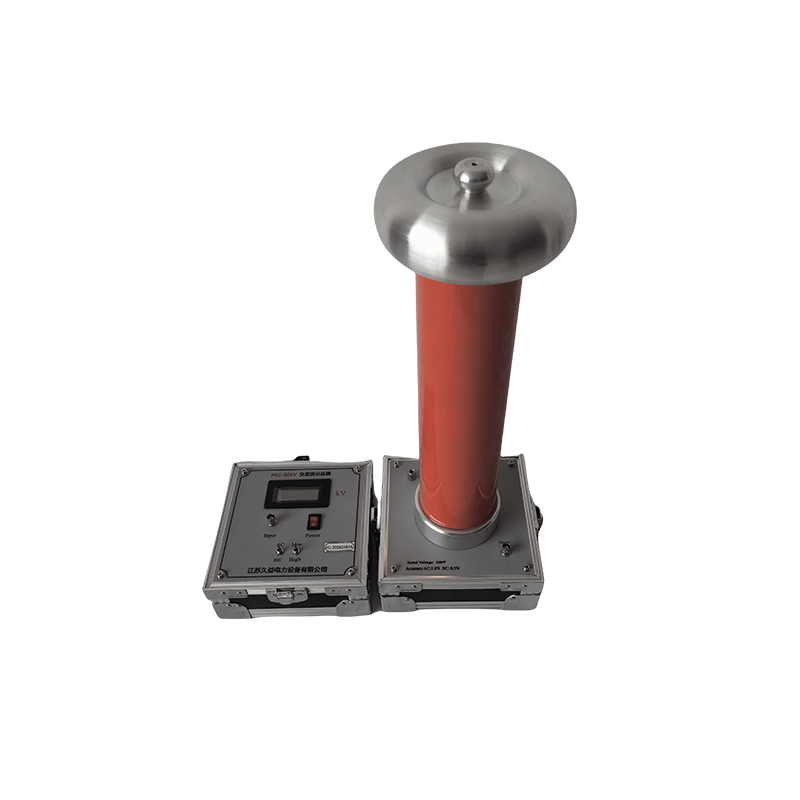

FRC-50KV 交直流分壓器本產品是電容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓,雷電高壓,工頻高壓的測量。是代替高壓交直流分壓器的shou選。具有操作簡便，顯示直觀，精度高、體積小、重量輕等特點，適應于發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門作為高電壓測量之理想裝備。
本交流分壓器通過儀表線與高壓測量端相連，可實現遠距離清晰讀數,使用安全、方便。該系列交直流分壓器輸入阻抗高，線性度好，采用特殊的屏蔽技術，減少高壓對示值的影響，從而實現高穩定度，高線性度。
采用填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到更低。體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。

主要特點：
1）分壓器采用高精度電阻，電容組合件，特種工藝灌封，干式密封，不存在漏油問題。
2）輸入阻抗高：降低了測試電流、功耗小，使產品體小質輕、性能穩定、測量精度高。
3）分壓器、多值千伏表及電纜全部安放在一個鋁合金箱內，安全可靠、便于攜帶和運輸。
4）多值千伏表可直讀直流平均值，交流峰值，真有效值，峰值 等電壓值。

5）150KV以上采用有機復合絕緣外套，增加了表面爬距，大大降低了產品高度，使用攜帶更加方便。

使用說明：
本設備的分壓器由兩級分壓筒組合而成，使用時必須將兩部分可靠連接。
1．打開鋁合金箱，取出分壓器筒、均壓球、數字測量儀表及電纜線。
2．將有底座的分器筒安全可靠放置，依次裝上第二節分壓器筒及均壓球（見圖1）。
3．在分壓器底座“地線"接線柱上牢固地接上地線。

4．將被測高壓引線與分壓器頂端均壓球牢固連接。
5．將電纜線的一端插入分壓器的輸出孔中，另一端插入測量儀表的電壓測量孔中，注意插緊接牢。
6．根據所需測量的高壓，選擇測量儀表所擲位置。
7．加載高壓并記錄數據。

8．降壓一段時間后，直到測量儀表顯示為零時，主可拆除實驗線路。

FRC-50KV 交直流分壓器

技術特點

1.測量范圍：AC-300kV，DC-300kV

2.精度：AC 1.0級，DC 0.5級

3.分壓器阻抗：1200MΩ

4.分壓比：15000:1

5.電源：單相AC220V±10%，50Hz

6.功能切換：按動功能切換鍵：可使電壓測量表在直流、交流有效值、交流峰值及峰值/√2間循環切換。

(1)直流：測量任何波形直流分量平均值。(2)交流有效值（RMS）：顯示被測波形的真有效值。(3)交流峰值（PEAK）：顯示被測波形峰值電壓。(4)峰值（PEAK/√2）：顯示被測波形峰值電壓的1/√2。

7.量程切換：按動量程切換可使電壓測量表進行量程切換。

8.使用條件：工作溫度：-10℃~+50℃；工作濕度：≤90%，無凝露
