概述：

手持式局放儀是集成式局部放電定位儀，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到800 Hz的阻尼交流電壓（DAC）。

系統在測試過程中產生的阻尼交流電壓可達30kV，并結合先進的系統硬件與系統軟件來進 行診斷，主要包括：

的電晶體技術和激光控制技術，如高壓電晶體開關；

電子元件，數字式信號處理，如高壓電晶體開關、高壓源；

數字式信號處理器和過濾器；

無線連接以及計算機內置系統，包括局放探測器、控制單元和局放分析器。

性能特點：

1.局部放電檢測儀具有檢測靈敏度高，適用試品范圍廣，信噪比高等特點。

2.采用大屏幕示波管，試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，有線性、對數雙功能指針式表頭和數字式表頭，可同時顯示放電脈沖的放電量。

3.局部放電檢測儀是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。

4.局部放電檢測儀校正脈沖發生器配合使用，尤其適合電力部門、生產制造廠家和科研單位。

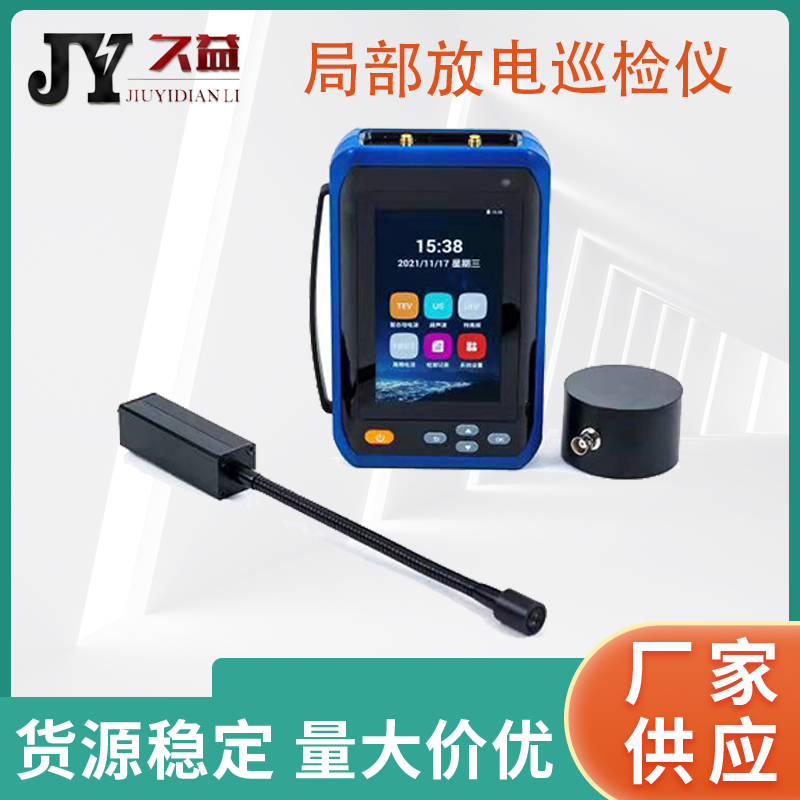

手持式局放儀

技術參數

1、適用范圍：采用非侵入式檢測方式，對高壓電氣設備的局部放電缺陷進行檢測及定位。

2、傳感器配置

標配：超聲波傳感器(UA)、地電波傳感器(TEV)

選配：變壓器專用傳感網、GIS專用特高頻傳感器、高壓電纜專用傳感器，也可根據用戶要求定制。

2、檢測原理：超聲波法(UA)、地電波法(TEV)及特高頻法(UHF)。

3、檢測頻帶：

超聲波: 40～200KHz

地電波: 3～100MHz

特高頻: 300～2000MHz

4、測量范圍：

超聲波：-90～80dB

地電波：-80～10dBm

特高頻：-80～10dBm

5、靈敏度：最小10pC(具體取決于傳感器與放電源之間的距離)。

6、傳感器：

① 超聲波傳感器：20～200(kHz);

② 地電波(TEV)：5～100MHz。

③ 特高頻傳感器：300～2000(MHz)，具備定向接收特性；

7、具有內置超聲傳感器，地電波、超聲波二合一傳感器，可選變壓器專用傳感器、GIS專用傳感器、電纜專用傳感器等部件；

8、軟件功能：

① 連續檢測特高頻、地電波及超聲波信號，判斷是否存在局部放電；

② 實時顯示被測信號的變化趨勢、可對局部放電信號的發展作出較為直觀的判斷；

③ 具備數據的現場存儲功能。

9、儀器特征：

① 屏幕顯示：高對比度 3.5 英寸TFT彩屏。

② 數據存儲：可保存 1000 組測試數據。

③ 工作電源：內置 8.4V 鋰電池，可連續工作 8 小時。

④ 電源：輸入100-240VAC，輸出8.4V/3A，充電時間3～4小時。

⑤ 外形尺寸：230 * 120 * 55(mm)。

⑥ 儀器重量：0.7kg。

⑦ 使用溫度：-25℃～45℃。

⑧ 存儲溫度：-35℃～60℃。

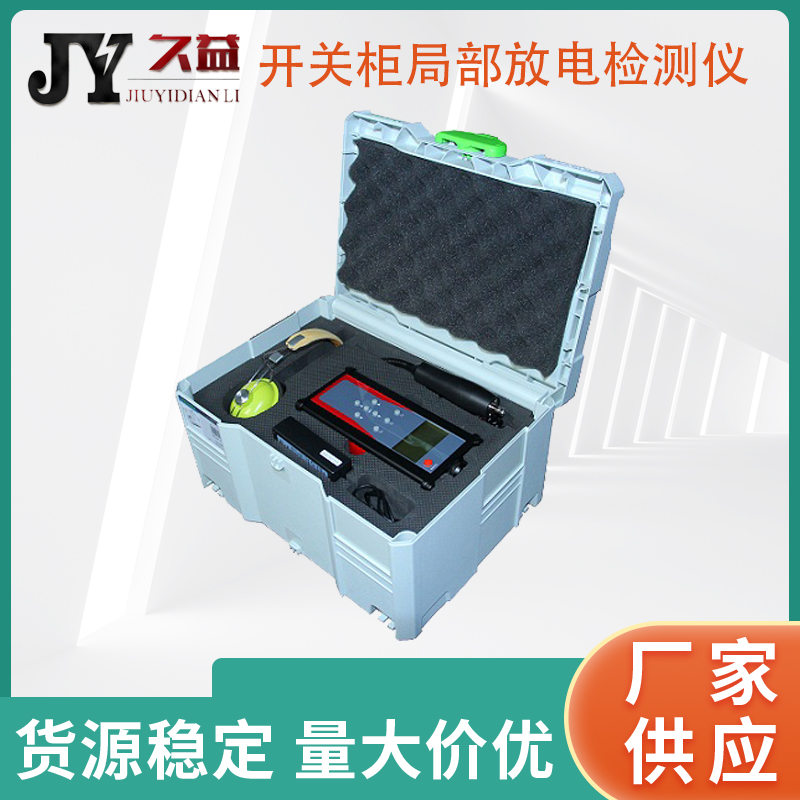

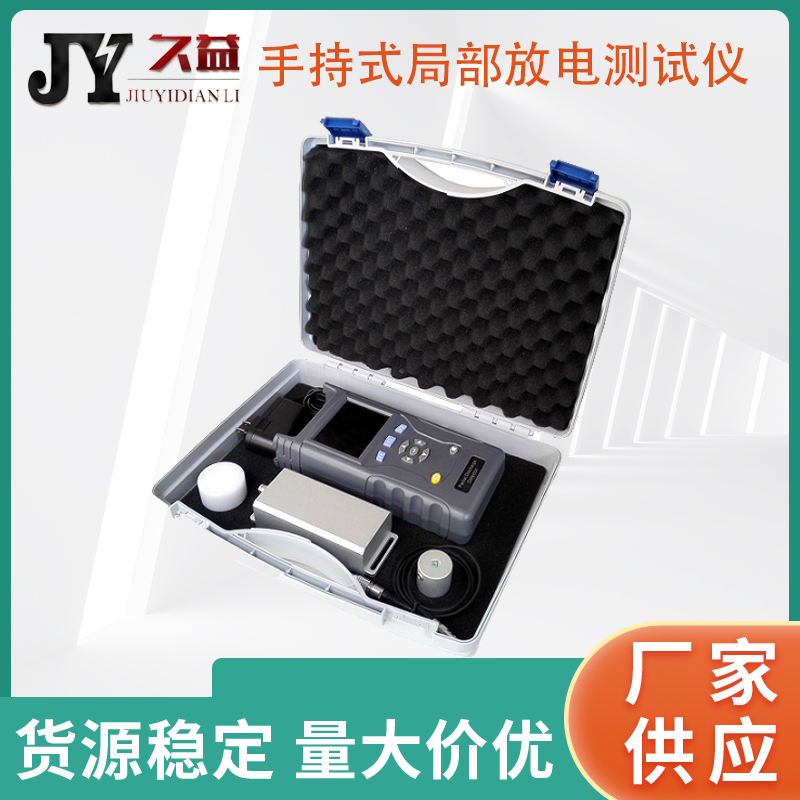

10、成套配置：主機、傳感器、交流適配器、連接電纜及運輸箱。
