簡介

 環網柜核相儀用于檢測環網或雙電源電力網閉環點斷路器兩側電源是否同相。在閉環兩電源之前一定要進行核相操作，否則可能發生短路。儀器適合0.22KV～220KV輸電線路帶電核相作業，同時具有驗電功能。

 儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點，符合國家電力安全工器具質量監督檢驗測試相關標準。與有線核相器相比，其主要優點是去掉了連接兩個電網（電源）兩端的引線，使用不受任何地形和設施構架的方式限制，提高了安全性。

儀器由兩個檢測發射裝置和一個接收主機組成。兩個檢測發射裝置可以判斷線路是否帶電，然后發出測量的相位、頻率信號。接收主機接兩個檢測發射裝置發回的信號，從而判斷兩線路是否同相

工作原理

由兩個檢測發射裝置和一個接收主機組成。兩個檢測發射裝置可以判斷線路是否帶電，然后發出測量的相位、頻率信號。接收主機接收兩個檢測發射裝置發回的信號，從而判斷兩線路是否同相。

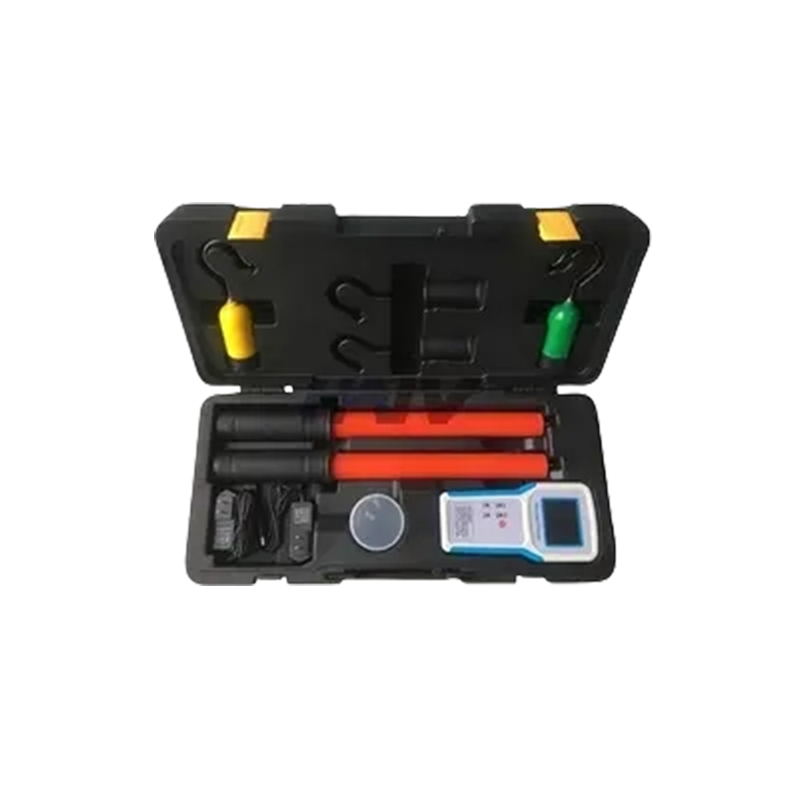

環網柜核相儀

主要特點：

1、不受地形限制，可用于室外、室內、地下室的核相。
2、不用停電、倒電，可直接遠程核相。
3、一套遠程核相儀可分為兩臺近程核相儀單獨使用，相當于一套遠程、兩臺近程，性價比高。
4、可用于高壓線路和密封的環網柜低壓感應點核相
5、遠距離核相---精準測量模式：甲乙主機由GPS精確授時，在相同的GPS時間（納秒級）開始測量，根據甲乙的相位值計算相位差值。
6、遠距離核相---授時測量模式：甲乙主機預先由GPS授時，然后啟動甲乙主機內部時鐘，在相同的時間（微秒級）開始測量，根據甲乙的相位值計算相位差值。
7、近距離核相：由一個主機測量接收X發射器和Y發射器的信號，計算兩線路的相位差值。

8、發射器原理：采集帶電線路的相位和頻率信息，將信息編碼后通過無線電波的形式發送給接收主機。

技術特性

1、相位差準確度：誤差≤5°。
2、顯示頻率分辨率：0.1Hz。
3、電壓測量范圍為：6KV-220KV。
4、發射器和接收主機的大傳輸距離約100米。
5、液晶顯示屏同時顯示波形、頻率、相位差、同異相以及失量圖。
6、具有高壓驗電功能。
7、發射器和接收器均內置可充電鋰電池,充滿電可連續工作8小時。
8、主機鋰電池容量約2500mAH，發射器鋰電池容量約350mAH。
9、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
10、工作環境：-35℃--- +45℃ 濕度≤95%RH。
11、儲存環境：-40℃--- +55℃ 濕度≤95%RH。
12、整機重量：約4KG。
