一、產品概述

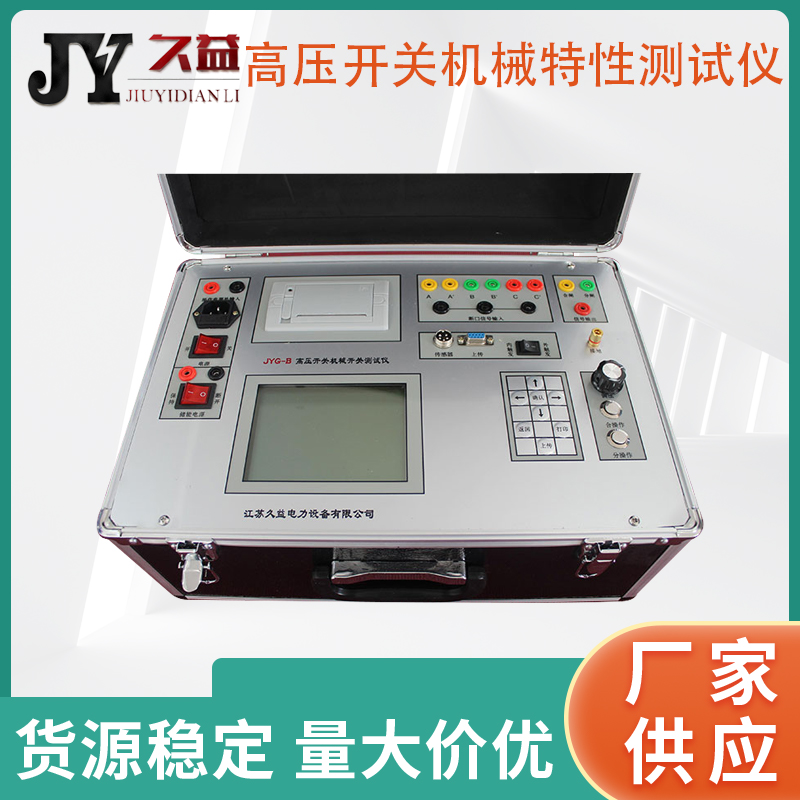

JYG-C斷路器特性測試儀是本公司為適應各種高壓開關動作特性測試的需要，開發研制的專用儀器，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

二、技術參數

1.1、使用環境
輸入電源  220V±10%  50Hz±10%  大氣壓力  86～106kpa
溫    度  -10～40℃            濕    度  ≦80%RH
1.2、安全性能
絕緣電阻  ＞2MΩ
介電強度  電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
1.3、基本參數
時    間： 量程  4000.0ms       分辯率0.1ms
　　　     誤差  ①100ms以內    0.1ms±1個字
                      ②100ms以上    0.1%±1個字
　　　　   　　 ③同期
速　  度： 量程　20.00m/s       分辯率0.01m/s
                 誤差　①0-2m/s以內   ±0.1m/s±1個字
                        ②100ms以上    ±0.2m/s±1個字行   程：

電   流： 量程 20.00A       分辯率0.01A
輸出電源： DC30～256V數字可調/15A（瞬時工作）
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
重　　量： 9kg

三、性能特點

1、性能

a) 時  間：12個斷口的固有分、合閘時間，同相同期、相間同期。
b) 重合閘：每斷口的合-分，分-合，分-合-分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
c) 彈  跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形,每斷口的分閘反彈幅值。
d) 速  度：剛分、剛合速度，最大速度，時間－行程特性曲線。
e) 行  程：總行程，開距，超行程，過沖行程，反彈幅值。
f) 電  流：分、合閘線圈的分、合閘電流值、電流波形圖。
g) 動作電壓：機內提供DC30～250V/15A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

2、特點

a)適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
b)超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
c)直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
d)開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
e)主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
f)主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
g)中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。
