產品簡介:

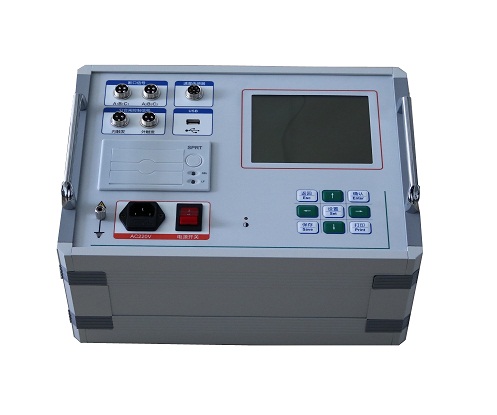

JYG-E斷路器合閘電阻測試儀為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓開關動特性測試儀在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。
產品特性：
11、斷路器合閘電阻測試儀內部抗干擾電路可滿足800KV變電站內可靠使用。
技術參數：
時間測量 | 12路 固有分閘（合閘）時間 |
| 分閘（合閘）相內不同期 | |
| 分閘（合閘）相間不同期 | |
| 合閘（分閘）彈跳時間（彈跳次數） | |
| 內觸發測試范圍：0.01ma~20s，外觸發：0.01ms~200s | |
| 在200ms以內準確率：（0.05%t±0.1）ms | |
| 合閘電阻測量 | 3/6路固有分閘（合閘）時間 |
| 分閘（合閘）相內不同期 | |
| 分閘（合閘）相間不同期 | |
| 合閘電阻投入時間、電阻值 | |
| 測量范圍 | 30~10KΩ，分辨率0.1Ω，準確度：≤1%±2個字 |
| 重合閘測量 | 合分、分合、分合分 |
| 測速范圍 | 1mm傳感器0.01~25.00m/s |
| 0.1mm傳感器0.001~20.0m/s | |
| 360°角度傳感器1周波/0.25° | |
| 行程測量 | 動觸頭行程（行程）、接觸行程（開距）、超行程、過沖行程、反彈行程 |
| 測速范圍 | 1mm傳感器0.01~25.00m/s，0.1mm傳感器0.001~2.50m/s |
| 0.5°角度傳感器1周波/0.5° | |
| 行程傳感器 | 直線傳感器：50mm，測量范圍：0-50mm，分辨率：0.1mm |
| 加速度傳感器測量范圍：0-600mm，分辨率：0.1mm | |
| 360線傳感器：360°，測量范圍：0-1000mm，分辨率：0.1mm | |
| 直線傳感器：300mm，測量范圍：0-300mm，分辨率：0.1mm（選配） | |
| 直線傳感器：500mm，測量范圍：0-500mm，分辨率：0.1mm（選配） | |
| 直線傳感器：1000mm，測量范圍：0-1000mm，分辨率：0.1mm（選配） | |
| 激光傳感器測量范圍：0-300mm，分辨率：0.1mm（選配） | |
| 線圈電流測量范圍 | 0~40A，最小分辨率：0.01A |
| 儀器電源 | AC/DC 220V±10%；50Hz±2% |
| 內部直流電源 | 輸出DC15-260V連續可調，輸出電流:220V電壓以下≤20A（短時） |
| 外觸發 | 觸發電壓AC/DC10V~300V,電流：≤120A（短時） |
| 主機體積 | 380*280*170mm |
| 使用環境 | -20℃~+50℃ |
| 相對濕度 | ≤90% |
