概述

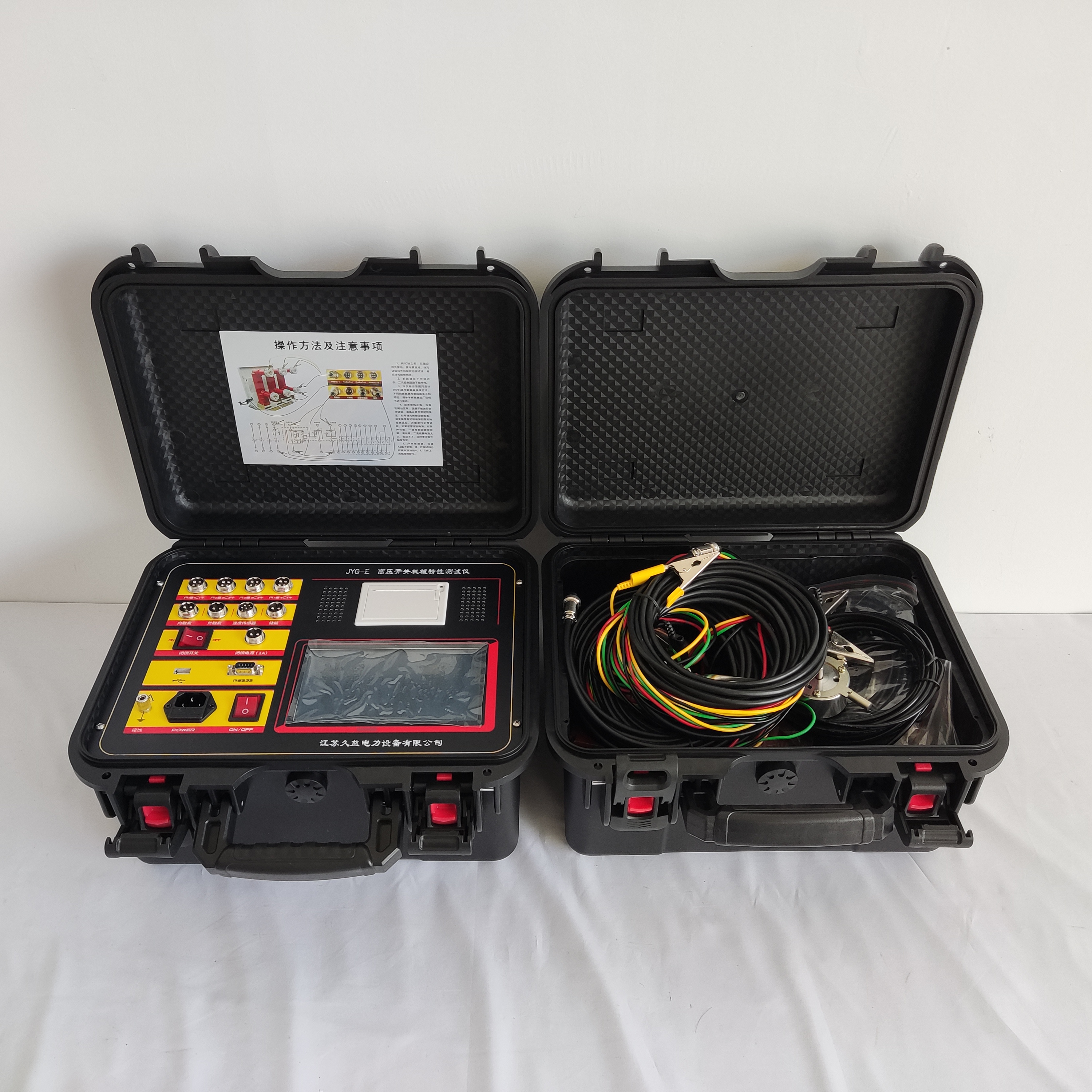

JYG-E高壓開關機械特性測試儀隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。GKC-E型高壓開關機械特性測試儀，是我廠依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

功能特點

1、功能

時間測試：12路斷口的固有分、合閘時間，重合閘時間，同相不同期，三相不同期。

彈跳測試：每斷口的合閘彈跳時間，彈跳次數，圖形清晰顯示開關的每一次彈跳過程。

速度測試：剛分、剛合速度，平均速度，Z大速度，重合閘速度。

行程測試：總行程，開距，超行程。行程－時間特性曲線。

電流測試：分、合閘線圈的分、合閘電流值，電流－時間特性曲線。

2、特點

儀器具有操作簡單、接線方便、抗干擾能力強、全自動測量等優點。

配備加速度傳感器，直線行程傳感器，旋轉傳感器，安裝方便簡潔。

適用于生產的所有型號的金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關。

可存儲500條測試記錄。可以根據測試時間任意讀取查看測試記錄

全中文菜單操作，操作方便。

主機使用大屏幕液晶，液晶對比度數字可調，方便顯示測試數據及各種特性曲線。

內置高速熱敏打印機，可快速打印所有數據和特性曲線。

技術參數

JYG-E高壓開關機械特性測試儀

（1）可做電動操作和手動操作;

（2）適且500KV電壓等級以內各種高壓斷路器的機械動特性測試；

（3）可實測行程和自定義行程；

（4）能夠?qū)崿F(xiàn)斷路器的單合、單分、合分、重合,重分操作；

（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦永jiu保存,也可現場調閱打印所有數據及運動曲線圖；

（6）采用漢字提示以人機對話的方式操作；

（7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；

（8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置數據及測試數據；

（9）機內帶有延時保護功能，斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；

（10）儀器內置直流電源,可選擇范圍:30-270V/10A),不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確.

（11）能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系；

（12 可配置上傳軟件，實現電腦存檔和網上查閱, 打印。
