簡介

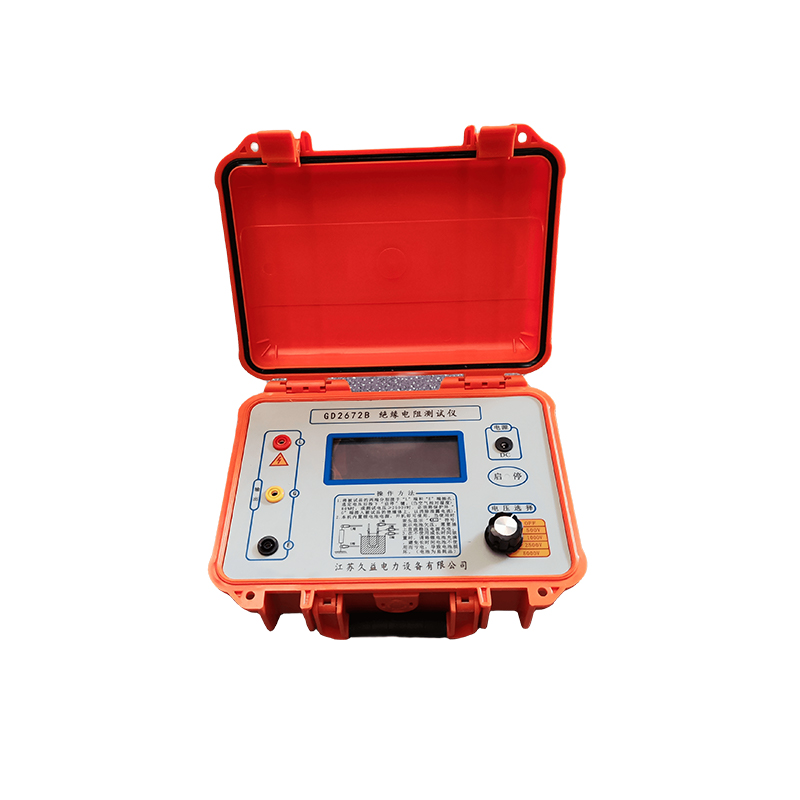

GD2672B 絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，超薄形張絲表頭與圖形點陣液晶顯示器wan美結合，系列表具有多種電壓輸出等級（500V、1000V、2500V、5000V）、容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標吸收比、極化指數、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀。

產品特性

（1）有多種電壓輸出選擇BC2000(2500V/5000V)、BC2010(500V、1000V、2500V、5000V)，測量電阻量程范圍可達0～200GΩ，電阻量程范圍可自動轉換，并有相應的指示。

（2）兩種方式同步顯示絕緣阻值。機械指針采用超薄型張絲結構抗震能力強。機械指針的采用可容易觀察絕緣電阻的變化范圍，點陣液晶屏的采用可指導用戶操作儀表并可精確得出測量結果。

（3）機械表頭與液晶屏合二為一。雙刻度顯示，量程自動轉換。彩色刻度易于讀識，并有LED顯示相應色彩。

（4）采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。

（5）操作界面友好，各種測量結果具有防掉電功能，可連續存儲20次的測量結果。

（6）儀表產生高壓時，有提示音輸出。

（7）內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。

（8）交直流兩用，配置可充電池和交流適配器。

（9）儀表采用便攜式設計，便于野外操作。

（10）高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

GD2672B 絕緣電阻測試儀本儀器集成化程度高，內部測量部份主要有電壓選擇、穩壓部份；測量輸入與放大部分；預置及不合格品比較部分；顯示部分。本儀器精度高，速度快，穩定性好，無論從測量精度、操作使用、外觀設計等均優，本產品適用于工廠、學�？蒲袉挝粚�儀器及其它電器的安全參數的測試，特別適用于電容器等介質的絕緣電阻測試的需要。

本儀器符合電子工業部標準GB6587.1﹤電子測量儀器環境實驗總綱﹥中的第‖組的要求，額定使用條件：

A：環境溫度：0～40℃

B:相對溫度：﹤70%

C：大氣壓強：86～106KPa。

絕緣電阻測試儀是按照IEC、BS、UL、等國際國內的安全標準要求而設計，測試電壓分為DC500V和DC1000V兩檔，絕緣電阻從0.MΩ～2000MΩ分為四檔（2MΩ、20MΩ、20MΩ、2000MΩ)該儀器在吸收、消化國際絕緣電阻測試儀器基礎上結合我國眾多用戶的實際使用情況加以改進的產品。

技術指標

1.輸出電壓：500V、1000V、2500V、5000V

2.絕緣電阻：200GΩ

3.精度：5%

4.高壓短路電流：3mA

5.絕緣性能: 電路與外殼間電壓為1000V DC時，最大2000MΩ

6. 耐壓性能: 電路與外殼間電壓為2500V AC時，承受1分鐘

7.尺 寸: 230mm×190mm×90mm (L×W×H)

8.重 量:2KG
