產品簡介

JY-5000V 絕緣電阻測試儀用于試驗室或現場做絕緣測試試驗。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。輸出電流大于5mA。輸出電壓大10KV。

產品特點

1、采用32位微控制器控制，全中文操作界面，操作方便。

2、自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、10分鐘的絕緣電阻值，便于分析。

3、輸出電流大，短路電流大于5mA。

4、高壓發生模塊采用全封閉技術，內部有保護電阻，安全可靠。

5、抗干擾能力強，能滿足高壓變電站現場操作。

6、測試完畢自動放電，并實時監控放電過程。

7、可測高達2000/ 5000GΩ的絕緣電阻。

8、內附可充電電池，充滿電可連續使用10～12小時；外配充電器。

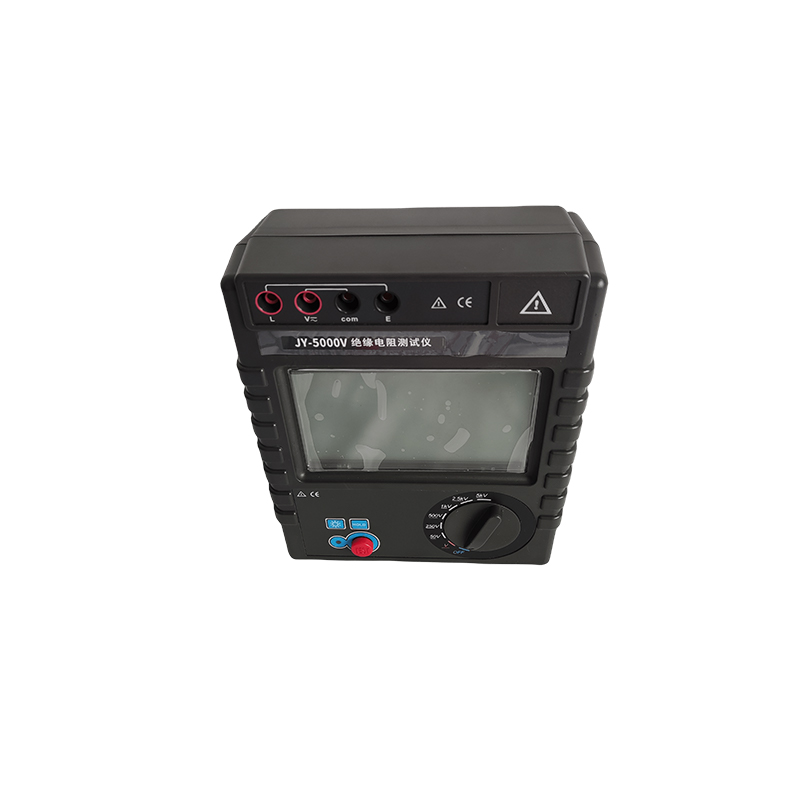

JY-5000V 絕緣電阻測試儀外型結構

1、 外型尺寸：200 х 140 х 80 （mm）

2、 重量：1.5kg左右

3、 儀表結構示意說明

(1)測量探頭L端    (2)屏蔽端子（G）

(3)測量E端        (4)電源按鈕開關

(5)功能選擇開關    (6)電池蓋

(7)機械調零

(8)電池檢測按鈕（僅三檔輸出電壓有）

使用說明

將電池裝入儀表后，將功能開關置“BATT,GHECK"(電池檢測)檔，按下電源按鈕，三檔電壓表，將功能開關置OFF檔，按下鎖緊電壓按鈕，并按下“BATT.CHECK"按鈕。觀察表針指示，指針在“BATT.GOOD"線內，則表示電壓滿足儀表正常工作，否則須更換電池。將E.L端子接入被測物，功能開關置“MΩ"(各電壓檔)按下按鈕開關（可順時針旋動將按鈕鎖緊），即可聽到連續的“嘀...."聲。此時，指針偏轉指示測量數值，刻度指示紅燈亮讀取橙色區域內的刻度值，綠燈亮讀取綠色區域內的刻度值。根據需要，可接入屏蔽端（被測物屏蔽后，接入G端）。A型表開通電源后直接讀秒。根據電壓等級，儀表分為以下幾種型號及對應型號：

注意事項

1、電池檢測檔耗費電池較大，應避免長時間檢測。

2、在電壓按鈕按下后，請不要撥動功能選擇開關轉換電壓，以避免損壞儀表。

產品成套性

絕緣兆歐表            一塊

測試線               一套

合格證               一份

使用說明書（保修單）      一份

5號電池              8節

ABS塑料儀表箱          一份

技術指標
