簡介

10000V絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，超薄形張絲表頭與圖形點陣液晶顯示器wan美結合，該系列儀表具有多種電壓輸出等級（500V、1000V、2500V、5000V）、容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

產品特性

1、有多種電壓輸出選擇BC2000(2500V/5000V)、BC2010(500V、1000V、2500V、5000V)，測量電阻量程范圍可達0～200GΩ，電阻量程范圍可自動轉換，并有相應的指示。

2、兩種方式同步顯示絕緣阻值。機械指針采用超薄型張絲結構抗震能力強。機械指針的采用可容易觀察絕緣電阻的變化范圍，點陣液晶屏的采用可指導用戶操作儀表并可精確得出測量結果。

3、機械表頭與液晶屏合二為一。雙刻度顯示，量程自動轉換。彩色刻度易于讀識，并有LED顯示相應色彩。

4、采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。

5、操作界面友好，各種測量結果具有防掉電功能，可連續存儲20次的測量結果。

6、儀表產生高壓時，有提示音輸出。

7、內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。

8、交直流兩用，配置可充電池和交流適配器。

9、儀表采用便攜式設計，便于野外操作。

10、高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

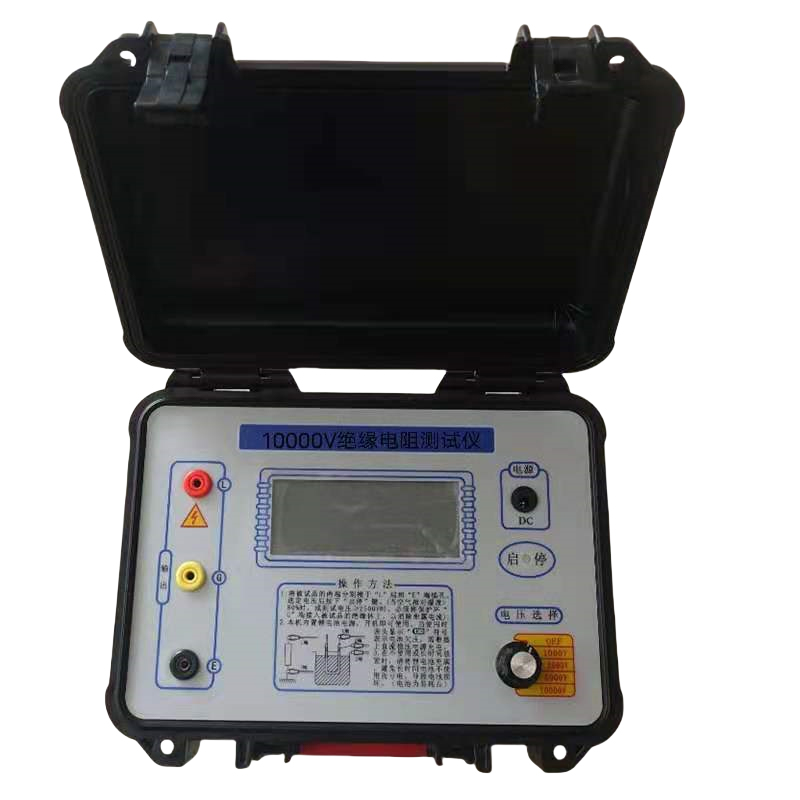

10000V絕緣電阻測試儀

準備工作：

1.測量前必須將被測設備電源切斷,并對地短路放電,決不允許設備帶電進行測量,以保證人身和設備的安全。

2.對可能感應出高壓電的設備,必須消除這種可能性后,才能進行測量。

3.被測物表面要清潔,減少接觸電阻,確保測量結果的正確性。

4.測量前要檢查兆歐表是否處于正常工作狀態,主要檢查其“0”和“∞”兩點。即搖動手柄,使電機達到額定轉速,兆歐表在短路時應指在“0”位置,開路時應指在“∞”位置。

5.兆歐表使用時應放在平穩、牢固的地方,且遠離大的外電流導體和外磁場。

技術指標
